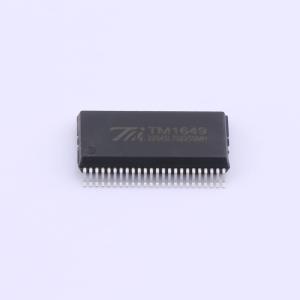

TM1649
TM1649(TA1710+TA1319)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1649 是一种带8 个触摸按键和支持8 个普通按键的LED数码管驱动控制专用电路 显示模式15 段×8 位 支持触摸按键8 个，普通按键扫描（8×1）
- 品牌名称
- TM(天微)
- 商品型号
- TM1649
- 商品编号
- C5174543
- 商品封装
- SSOP-48-300mil
- 包装方式
- 管装
- 商品毛重
- 2.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 3.3V~5.5V | |
| 开关频率 | 450kHz~1MHz | |
| 通道数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ |
商品概述
TM1649是一种带8个触摸按键和支持8个普通按键的LED数码管驱动控制专用电路，内部集成有MCU数字接口、数据锁存器、LED高压驱动、键盘扫描等电路。主要应用于消费类电子等产品的显示屏驱动。采用SSOP48的封装形式。本产品性能优良，质量可靠。
商品特性
- 工作电压范围：3.3V~5.5V
- 触摸按键自动校准功能
- 最长触摸按键输出时间检测
- 具备抗电压波动功能
- NMOS输出内建上拉电阻/CMOS直接输出
- 触摸按键支持串行和并行输出
- 外接电容调整灵敏度
- 采用功率CMOS工艺
- 显示模式15段×8位
- 支持触摸按键8个，普通按键扫描（8×1）
- 辉度调节电路（占空比8级可调）
- 串行接口（DIO、SCLK、STB和DATA、CLK）
- 振荡方式：内置RC振荡（450KHz+5%）
- 内置上电复位电路
- 封装形式：SSOP48
