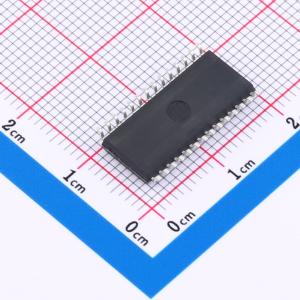

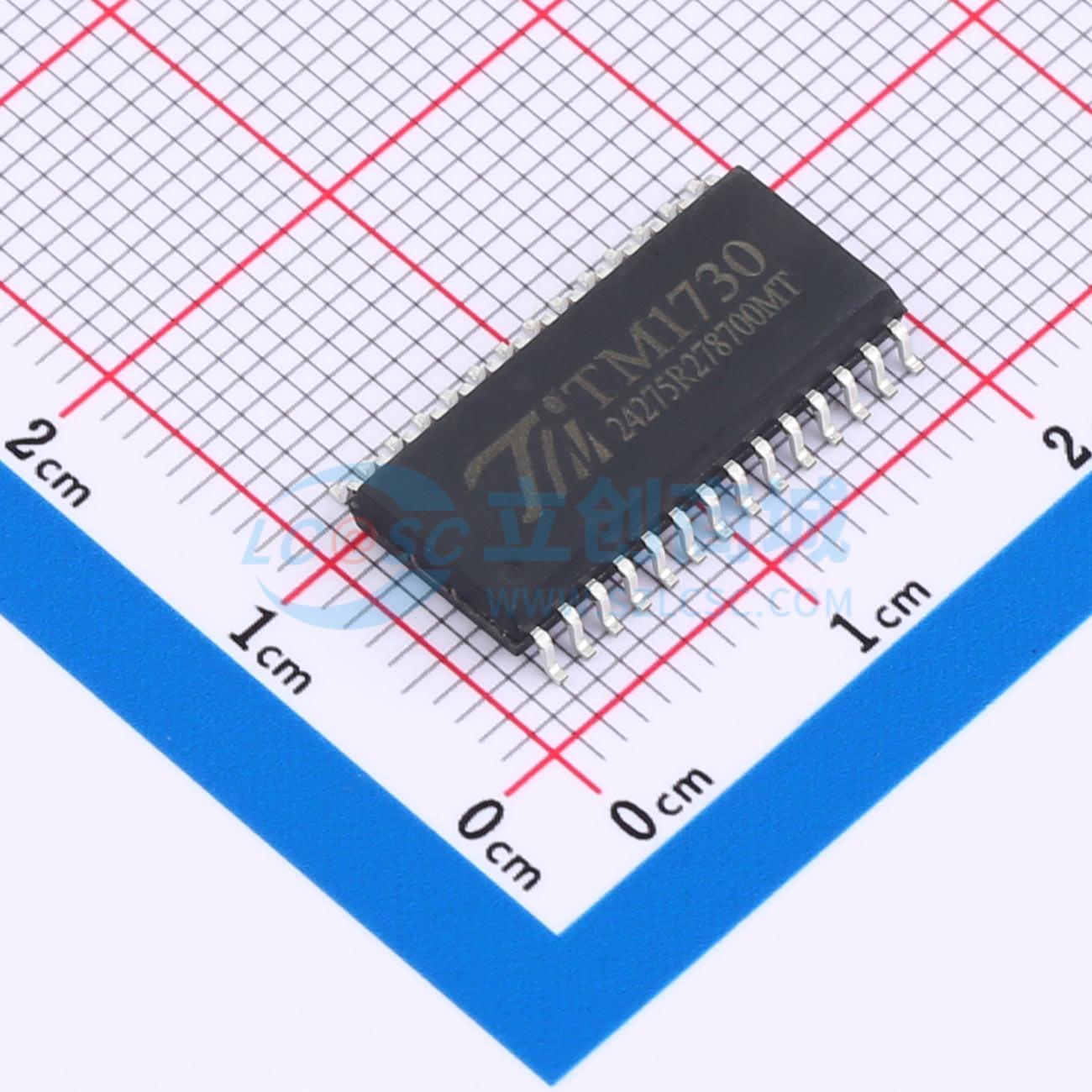

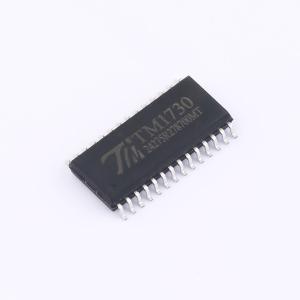

温馨提醒：图片仅供参考，商品以实物为准
TM1730
TM1730(TA1712)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1730 是80点模式（20SEG x4COM）或者128点模式（16SEG x 8COM）的内存映像和多功能的LCD驱动专用芯片
- 品牌名称
- TM(天微)
- 商品型号
- TM1730
- 商品编号
- C5174522
- 商品封装
- SOP-28
- 包装方式
- 管装
- 商品毛重
- 1.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 工作电压 | 2.4V~5.5V | |
| 接口类型 | I2C | |
| 占空比 | 1/8,1/4 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 155uA | |
| 偏压 | 1/4,1/3 | |
| 工作温度 | -20℃~+85℃ | |
| 显示配置(位) | 16x8 bit；20x4 bit |
商品概述
TM1730是80点模式（20SEG×4COM）或者128点模式（16SEG×8COM）的内存映象和多功能的LCD驱动专用芯片，最大自带键扫矩阵电路20×1或16×1矩阵。TM1730的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。用于连接主控制器和TM1730的管脚只有2线I²C通讯方式。本产品性能优良、质量可靠。
商品特性
- 工作电压2.4~5.5V
- COMS工艺制造
- 各种显示模式：
- 电路在20×4显示模式中，20SEG和4COM，1/3Bias，1/4Duty
- 电路在16×8显示模式中，16SEG和8COM，1/4Bias，1/8Duty
- 键扫功能：
- 最大20×1矩阵扫描电路在20×4显示模式中
- 最大16×1矩阵扫描电路在16×8显示模式中
- R/W地址自动递增
- 可选的硬件中断
- 内置最大16x8位显示数据寄存器
- I²C通讯接口
- 封装形式：SOP28
应用领域
- 工业控制指示
- 数字时钟，温度计，计数器，电压表
- 仪表读数
- 其他消费应用LCD显示器
