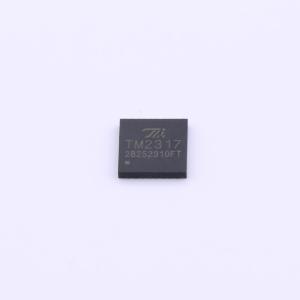

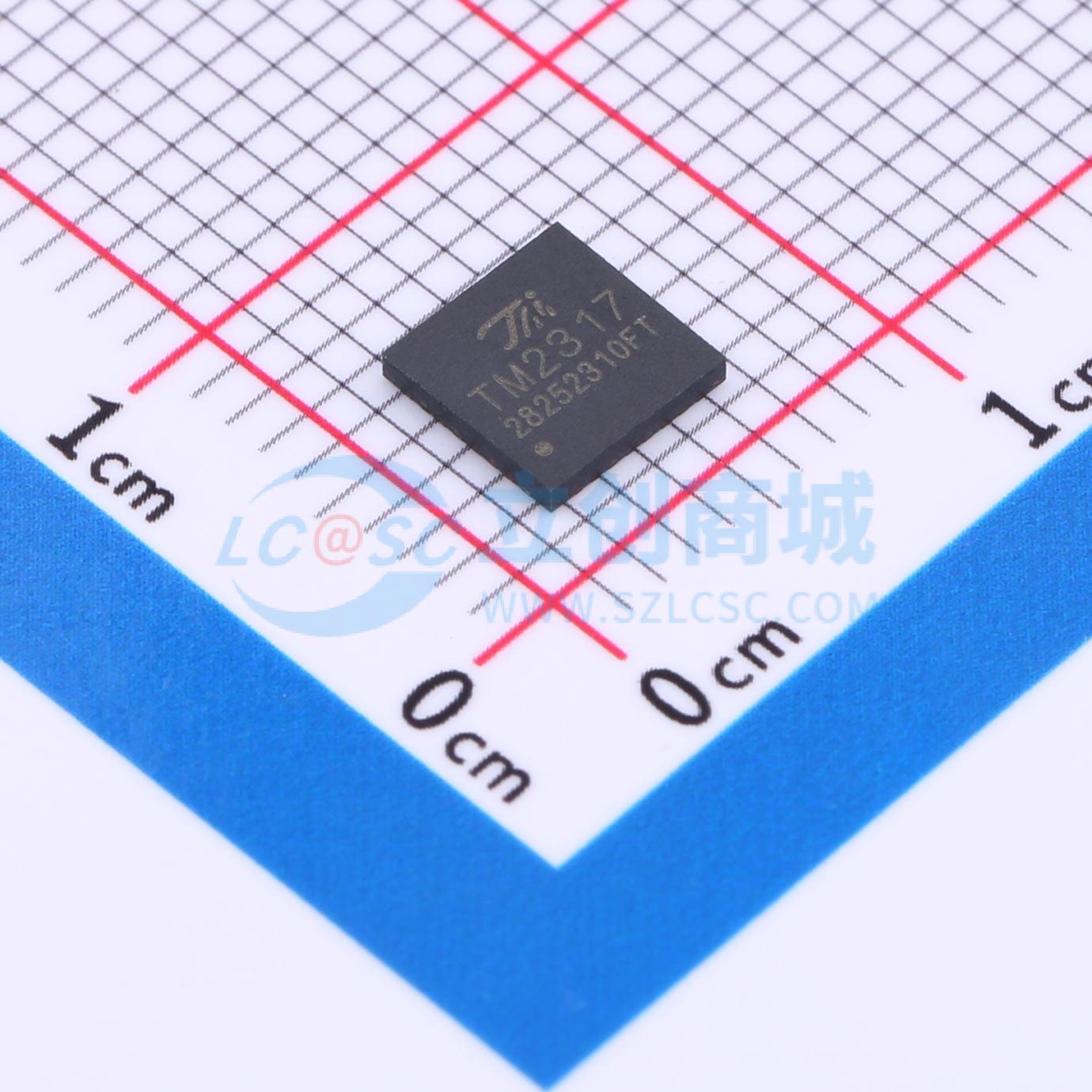

TM2317
TM2317(TA1718)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM2317是用于对入耳式、头戴式耳机进行主动降噪功能设计的耳机驱动芯片
- 品牌名称
- TM(天微)
- 商品型号
- TM2317
- 商品编号
- C5174536
- 商品封装

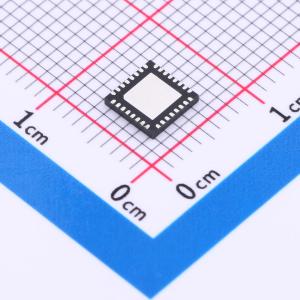

- QFN-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 1.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 接口类型 | I2C |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1V~1.8V | |
| 工作温度 | -20℃~+85℃ |
商品概述
TM2317/27是用于对入耳式、头戴式耳机进行主动降噪功能设计的耳机驱动芯片，该芯片由模拟电路实现耳机主动降噪功能，具有低功耗和低成本的特点。芯片内部集成增益可调的麦克风增益放大器，同时左右通道都集成了两个滤波放大器，结合外部不同的滤波电路可以开发不同的降噪功能。当采用前馈式主动降噪功能设计时，最大主动降噪噪声频率可达3kHz，当采用后馈式主动降噪功能设计时，最大主动降噪噪声频率可达1kHz。芯片内部集成了旁路开关功能，当耳机电池电量不足时，芯片主动降噪电路模块停止工作，此时会自动切换到旁路开关工作模式，耳机仍然能够通过旁路开关正常播放音乐，从而在不能及时给电池充电的情况下仍然能正常的使用耳机功能。
商品特性
- 前馈，后馈和混合模式主动降噪功能电路拓扑
- 集成音频旁路开关
- 超低功耗：10mW@1.5V立体声ANC; <1μA静态
- 超高音质：2x24mW，0.1%THD+N@32Ω，1.5V电源
- 具有低电量LED指示功能，具有可选LED驱动强度
- 具有按键，滑动开关或I²C控制方式
- 通过音频接口进行OTP生产修调
- 封装形式：QFN32、QFN40
