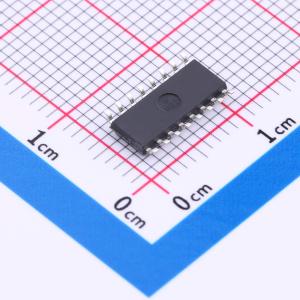

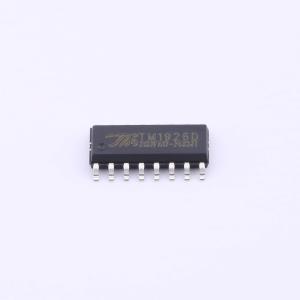

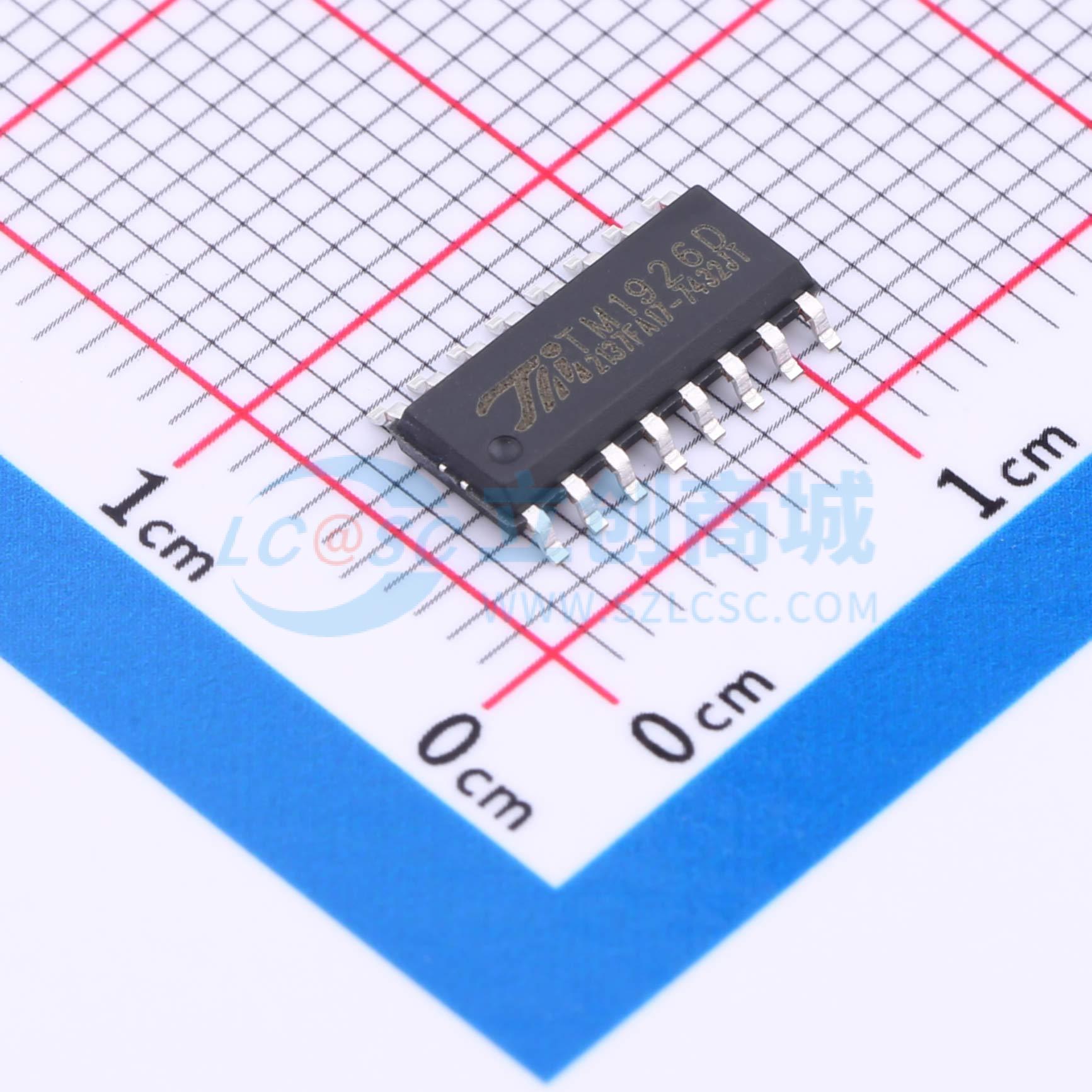

TM1926D
十二通道LED恒流驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1926D是十二通道LED固定恒流驱动控制专用电路 采用高压功率CMOS工艺 OUT输出端口耐压24V VDD内部5V稳压管 ，串接电阻后电压支持6~24V
- 品牌名称
- TM(天微)
- 商品型号
- TM1926D
- 商品编号
- C5174539
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | 3kHz~4.5kHz | |
| 通道数 | 12 | |
| 输出电流 | 17mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 5% |
商品概述
TM1926D是十二通道LED固定恒流驱动控制专用电路，内部集成有MCU单线数字接口、数据锁存器、LED固定恒流驱动，PWM辉度控制等电路。芯片可通过单线数字接口（DI、DO）级联，外部控制器只需单线就可控制该芯片和与其级联的后续芯片。TM1926D输出端口的PWM辉度可单独通过外部控制器设置。VDD引脚内部集成5V稳压管，外围器件少。本产品性能优良，质量可靠。
商品特性
- 采用功率CMOS工艺
- OUT输出端口耐压24V
- OUT端口固定恒流17mA
- VDD内置5V稳压管，串接电阻后电压支持6~24V
- 辉度调节电路，256级辉度可调
- 单线串行级联接口
- 振荡方式：内置RC振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生后通过数据输出端发送至下级，信号不随级联变远而出现失真或衰减
- 内置上电复位电路，上电亮蓝光（占空比25%）
- PWM控制端能够实现256级调节，扫描频率3KHz以上
- 能通过一根信号线完成数据的接收与解码
- 当刷新速率为30帧/s时，级联数不小于1024点
- 数据传输速率可达800Kbps
- 任意两点传输距离不少于30米
- 封装形式：SOP16、DIP16
