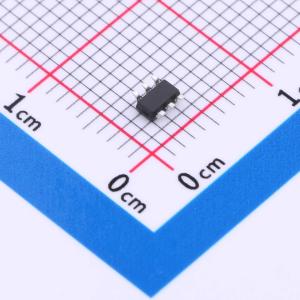

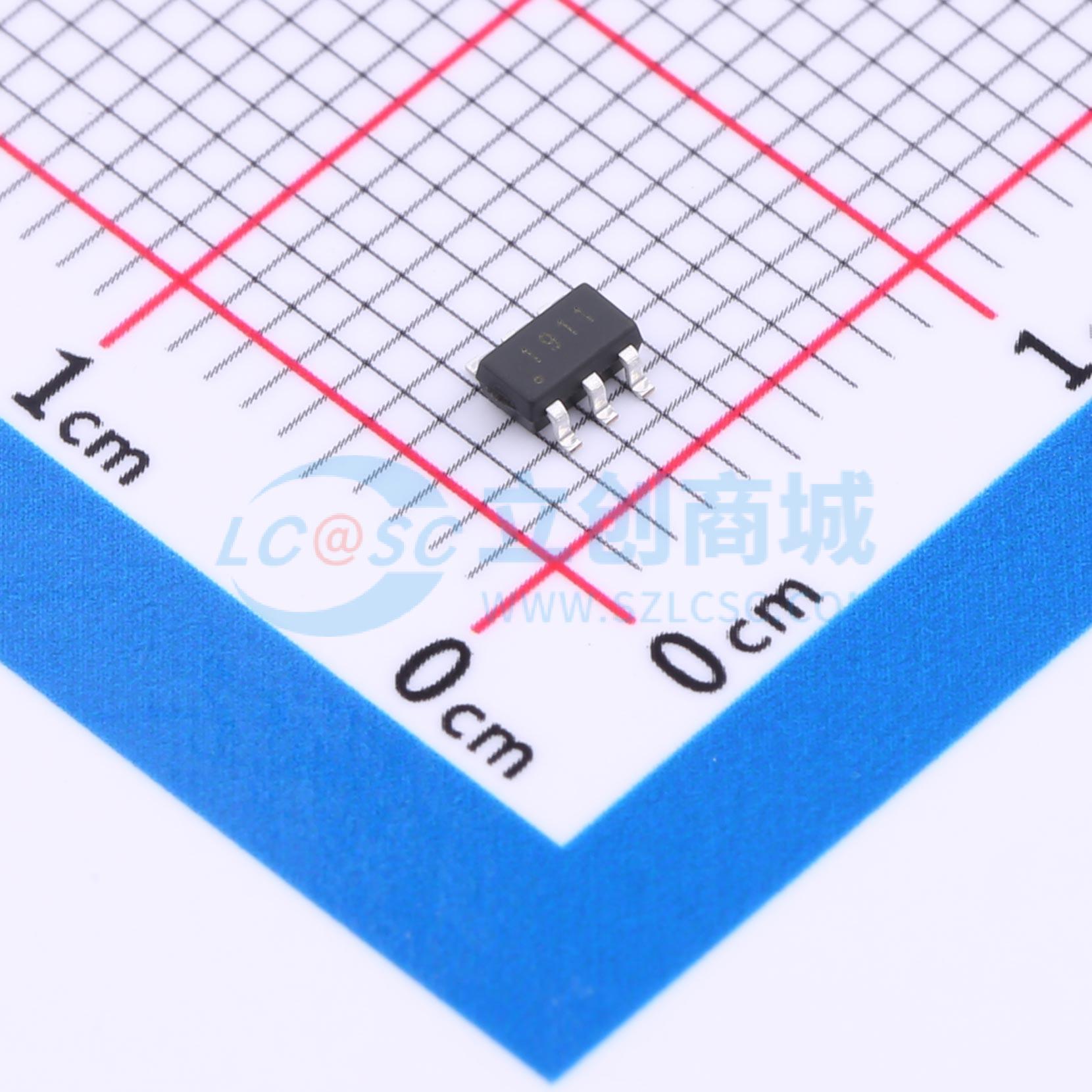

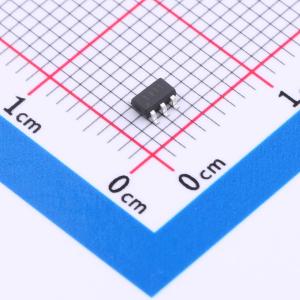

TM1911
TM1911(TA1713B)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成电路 TM1911是高精度的单通道LED恒流驱动芯片 15~350mA，外部电阻设定电流 宽输入电压范围：4.5V~24V
- 品牌名称
- TM(天微)
- 商品型号
- TM1911
- 商品编号
- C5174519
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 4.5V~24V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 300mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 5% |
商品概述
TM1911是高精度的单通道LED恒流驱动芯片，可由一个外接电阻调整输出电流的大小。具有极低的恒流输出转折压降，宽的输入电压范围，极高的恒流输出精度和恒流输出稳定度。支持100Hz~20kHz频率范围内的PWM调光，且在100Hz条件下可实现1024:1的调光深度。具有过温保护功能，当芯片结温达到135℃时，随着芯片温度继续上升，芯片会线性降低输出电流。质量可靠，性能优秀，在各种LED照明产品中非常简单易用。
商品特性
- 单通道恒流LED驱动15～300mA，外部电阻设定电流
- 宽输入电压范围：4.5V～24V
- 100Hz~20kHz调光频率
- 超低drop-out压降（20mA驱动时，低至300mV）
- ±5%输出电流精度
- 电源及负载调变率0.1%/V
- SOT23-6及ESOP8无铅环保封装
应用领域
- 标识牌照明（商标、指示牌、仓库存储、停车场等）
- 发光字
- 灯条，灯带
