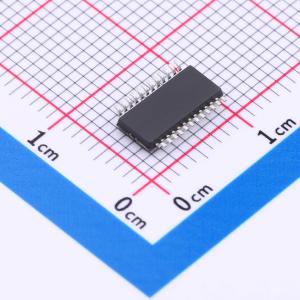

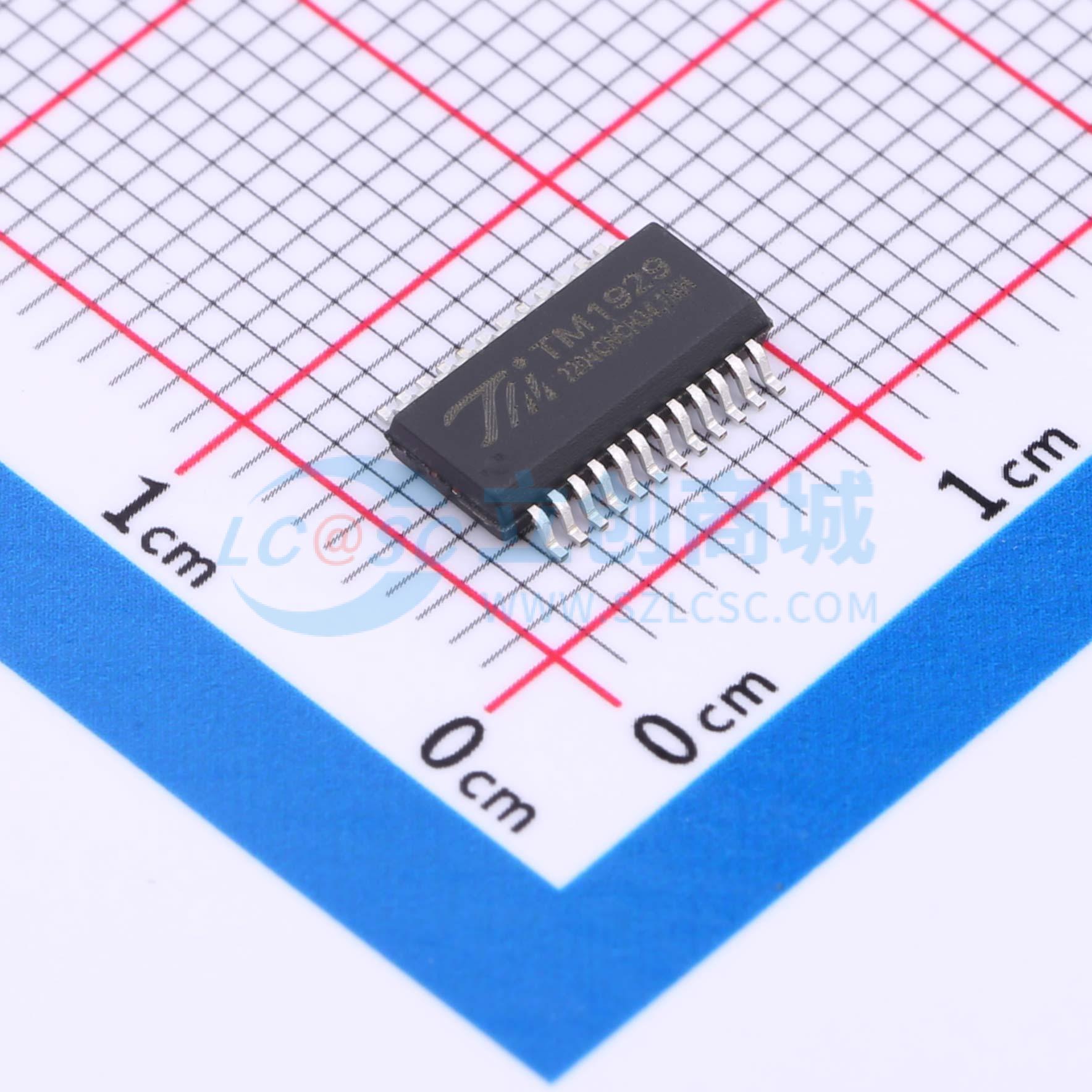

TM1929
TM1929(ETC3585)
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TM1929是一款具有128阶线性电流调节功能的恒流LED驱动电路，内置18个独立的低阻彩色LED驱动通道，可以在每个输出级提供3~40mA恒定电流
- 品牌名称
- TM(天微)
- 商品型号
- TM1929
- 商品编号
- C5174517
- 商品封装
- QSOP-24-150mil
- 包装方式
- 管装
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.4V~5.5V | |
| 开关频率 | 400kHz | |
| 通道数 | 18 | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | I2C | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
TM1929是一款具有128阶线性电流调节功能的恒流LED驱动电路，内置18个独立的低阻彩色LED驱动通道，可以在每个输出级提供3~40mA恒定电流。TM1929采用I2C总线结构，通过代码设置，可以调节任意通道的电流大小。电流调整一共有128阶，范围是0%~190%。每三个LED共享一个使能开关，控制此开关信号，可以实现RGB灯的任意颜色的亮暗变化。
商品特性
- 18路恒流输出通道，恒电流输出值不受输出端负载电压影响
- 精确的电流输出值通道间一般差异值：<±1.5% (典型值)；芯片间一般差异值：<±3% （典型值）
- 可通过改变REXT脚外接电阻阻值，调整电流输出值
- 每路128阶电流微调功能（范围：0%~190%），恒电流输出范围: 3~40 mA
- I2C接口，具有4个片地址
- RGB灯任意颜色的亮暗调整功能
- 软关断功能
- 工作电压：3.3V/5V
- 封装形式：QSOP24、QFN24
应用领域
- 呼吸灯
