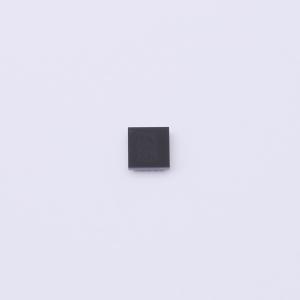

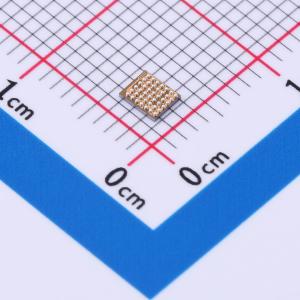

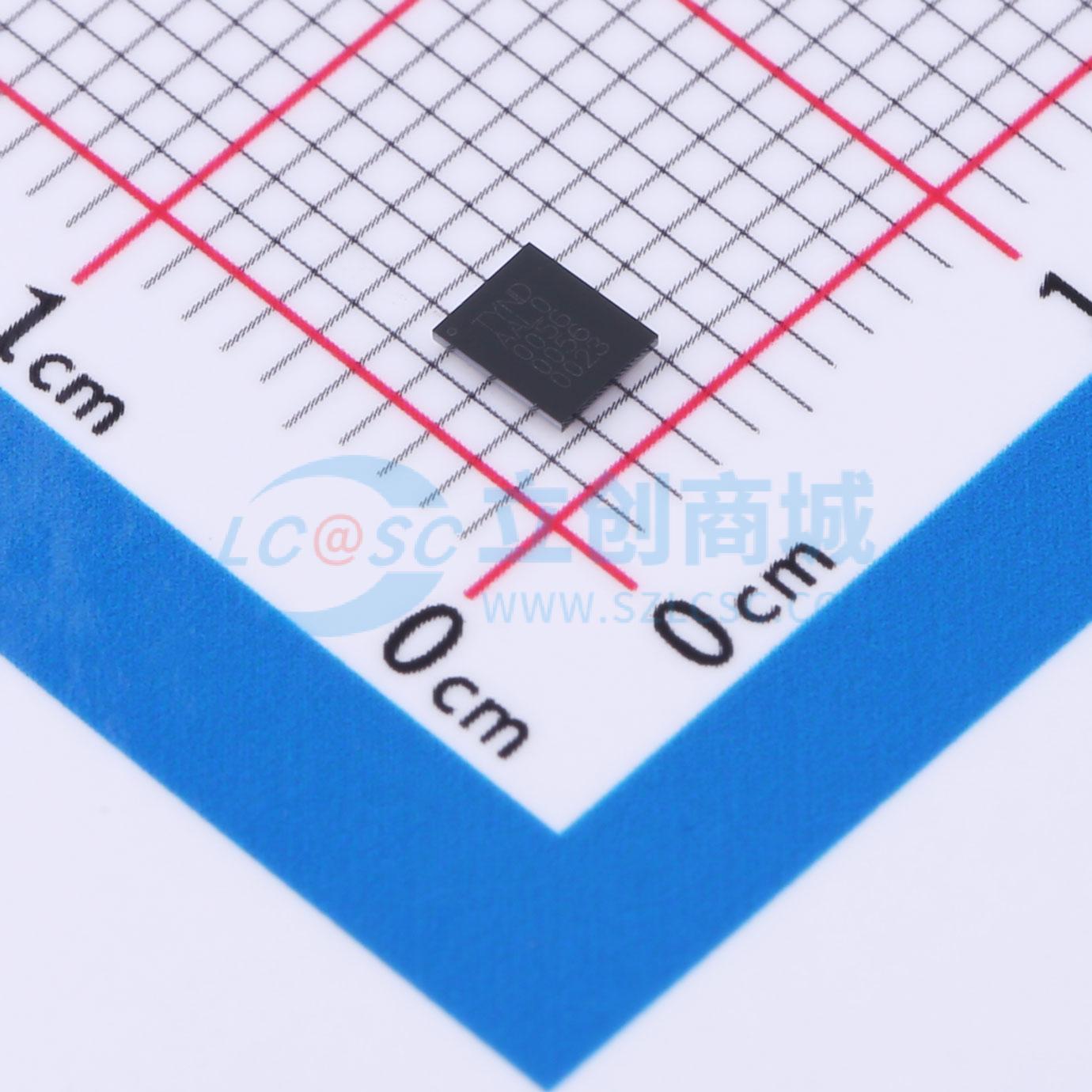

AW88394CSR
K类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW88394 是一款支持 I2S/TDM 输入的高效数字 Smart K 音频放大器，集成了 10.25V 智能升压转换器和 SKTune 扬声器保护算法。由于其噪声本底低至 14μV 且失真极低，可确保纯净的聆听体验。在总谐波失真加噪声（THD+N）为 1% 的情况下，它能够向 8Ω 扬声器提供 5.3W 的输出功率
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW88394CSR
- 商品编号
- C5162544
- 商品封装
- WLCSP-42-B(2.6x3.1)
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 输出功率 | 5.3Wx1@8Ω | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.01% |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 110dB | |
| 电源纹波抑制比(PSRR) | 85dB | |
| 效率 | 84% |
商品概述
集成SKTune算法
- 参数化音频路径均衡器
- 多频段动态范围控制
- 抗削波电压限制器
- 扬声器保护：扬声器电流和电压感应 智能升压，总效率高达84% 高射频噪声抑制，完全消除TDD噪声
- 低噪声：14μV
- 总谐波失真加噪声（THD+N）：0.01%
- 支持6Ω扬声器
- 广泛的噗声/喀哒声抑制 音量控制（从 -95.875dB到0dB） I2S/TDM接口：I2S、左对齐和右对齐
- 支持1/2/4/6/8时隙TDM输入 采样率从8kHz到96kHz
- 数据宽度：16、20、24、32位 I²C总线控制接口（400kHz） 电源： VDD：3.0V~5.5V DVDD：1.65V~1.95V 短路保护、过温保护、欠压保护和过压保护 WLCSP 2.60mmX3.13mmX0.543mm - 42B封装
AW88394是一款I2S/TDM输入、高效数字Smart K音频放大器，集成了10.25V智能升压转换器和SKTune扬声器保护算法。由于其14μV的本底噪声和超低失真，可确保清晰的聆听体验。在总谐波失真加噪声（THD+N）为1%的情况下，它可以向8Ω扬声器提供5.3W的输出功率。
AW88394集成了SKTune算法，该算法包括参数化音频路径均衡器、多频段动态范围控制、抗削波电压限制器和扬声器保护。SKTune算法在保证扬声器安全的同时，最大限度地提升了扬声器性能。
AW88394集成了一个高效智能升压转换器，作为D类放大器的电源轨。升压转换器的输出电压可以根据输入信号的幅度进行智能调整，在无削波失真的情况下极大地提高了效率。
得益于数字音频输入接口，AW88394具有高射频抑制能力，可完全消除TDD噪声。通过I²C总线接口进行常规设置通信，且设备地址可配置。
AW88394具备短路保护、过温保护、欠压保护和过压保护功能，以保护设备。
AW88394采用WLCSP 2.60mmX3.13mmX0.543mm - 42B封装。
应用领域
- 手机
- 平板电脑
- 便携式音频设备
