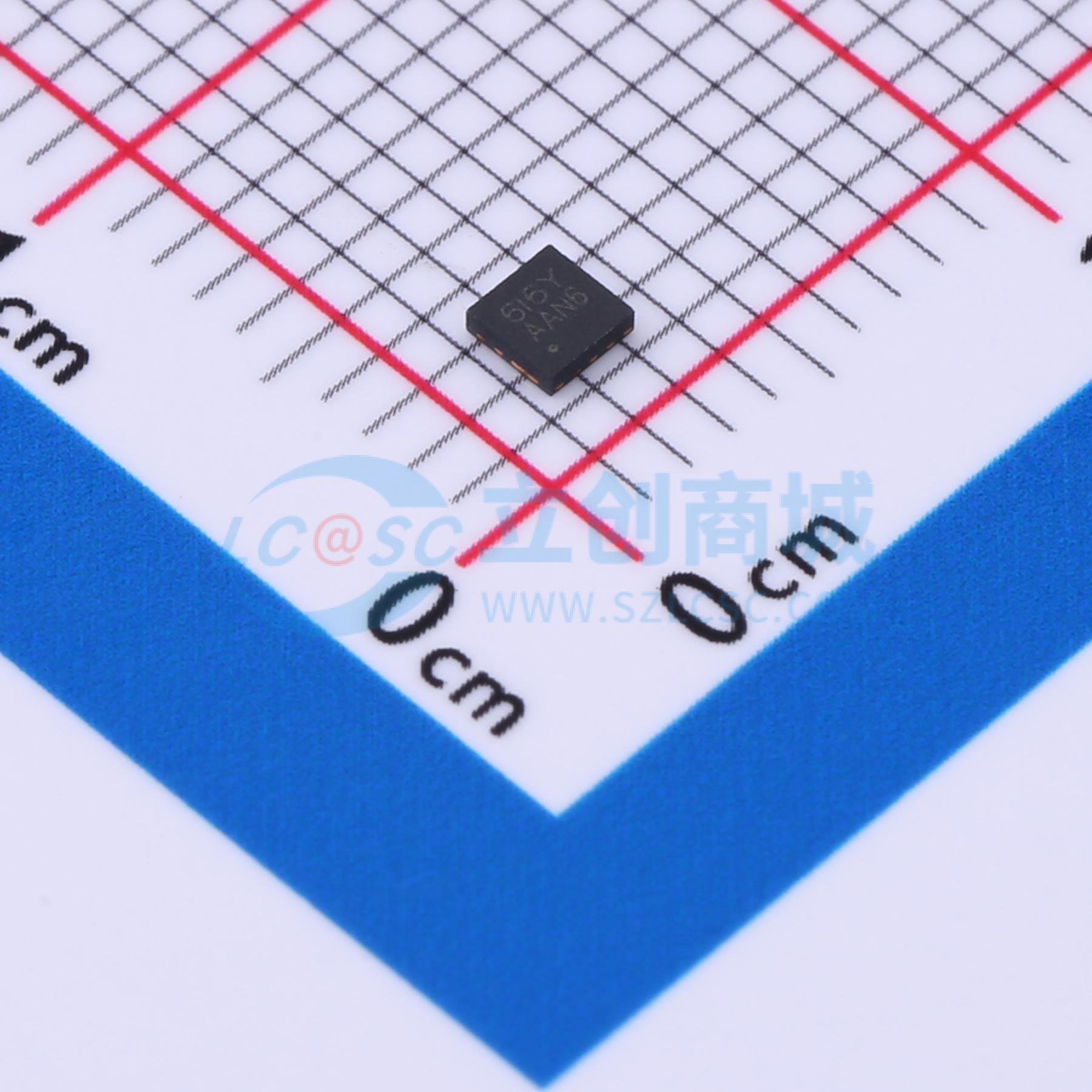

AW32207FCR

AW32207是一款高效、大电流的开关模式锂离子电池充电管理芯片。该芯片集成了1.5 MHz同步降压PWM控制器、升压PWM控制器和功率MOSFET，有效降低了功率损耗。 AW32207的充电过程包括：涓流、恒流（CC）和恒压（CV）。充电参数和工作模式可通过I2C接口进行编程。此外，充电终止由可编程算法决定。充电过程自动运行，当电池电压降至VOREG - VRCH以下时会重新充电。 如果移除输入源，该IC进入高阻抗模式，保持电池超低功耗，并防止电池向输入端漏电。当管芯温度达到140°C时，充电电流会减小，保护器件和PCB免受损坏。 该IC可在升压模式下运行，根据系统命令支持USB OTG设备。升压调节器与充电模式使用相同的外部组件，可为OTG设备提供高达1A的输出电流。同时，主机可将升压调节器的输出电压配置为5.05V至5.35V。 AW32207是一款高效、高度集成的同步开关充电器。它具有较宽的输出调节电压范围，可为单节锂离子或锂聚合物电池提供最大2A的电流。此外，AW32207还支持用于USB OTG应用的升压模式。 AW32207有三种工作模式： • 充电模式：以默认值或主机配置值为单节电池充电。 • 升压模式：将电池电压升压至VBUS引脚的5.05V（默认值），用于OTG应用。 • 高阻抗模式：停止充电或升压，并以低功耗模式运行。

• 高精度电压和电流调节
• 充电电压调节精度：±0.5%（25°C），±1%（0°C至85°C）
• 充电电流精度：±5%
• 无电池上电系统
• 通过兼容I2C接口（100kHz/400kHz）可编程充电参数：
  • VIN DPM阈值
  • 快速充电电流
  • 充电调节电压（3.5V至4.5V）
  • 智能充电终止算法
• 使用51mΩ感测电阻实现2.0A充电电流
• 特定的K - DPMTM：基于VBUS的动态功率管理
• 高达95%的充电效率
• 20V绝对最大VBUS额定值
• 涓流 - 恒流 - 恒压三阶段自动充电过程，自动再充电
• 不良适配器检测和电池移除检测
• 强大的稳健保护：VBUS过压保护、充电期间最小VBUS、电池过压保护、反向漏电保护、热关断
• 充电状态和故障指示
• 针对3.5V至4.5V电池输入的USB OTG 5.05V、1A升压模式运行
• FCQFN 2.0mm×2.0mm×0.55mm - 20L封装

• 移动电话和智能手机
• 数码相机
• 游戏设备
• 其他手持设备
