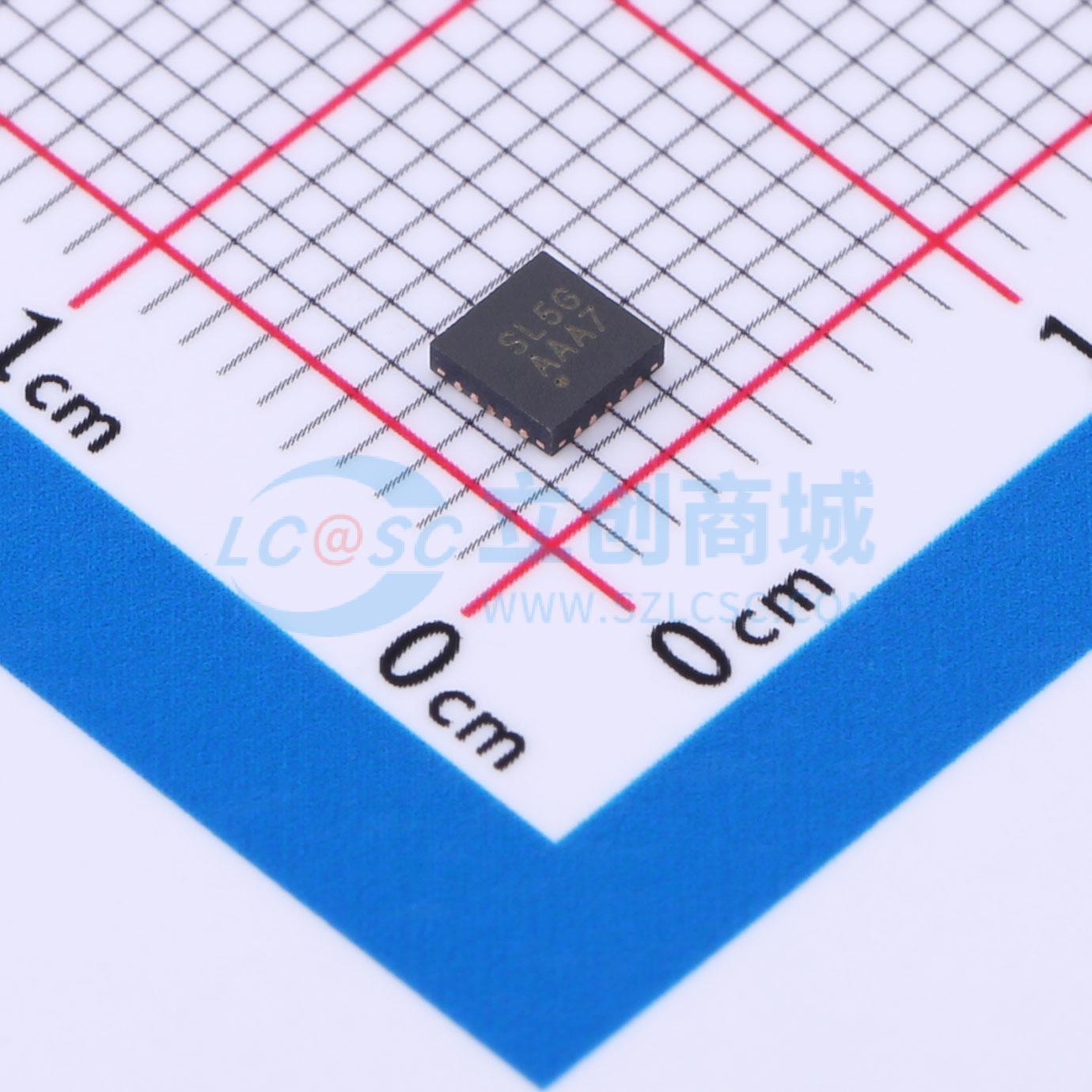

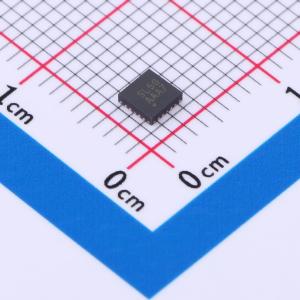

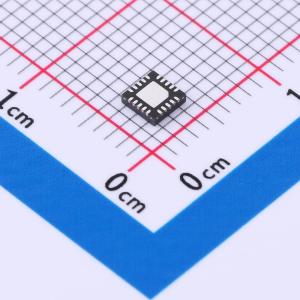

AW21009QNR
9通道多功能LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 9通道RGB LED驱动器。全局256级直流电流配置。单个4096级PWM调光。单个256级电流用于颜色混合
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW21009QNR
- 商品编号
- C5162564
- 商品封装
- QFN-20L-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | - | |
| 通道数 | 9 | |
| 输出电流 | 40mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 特性 | 过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+85℃ | |
| 恒流精度 | 5% |
商品概述
AW21009 是一款 9 通道多功能 LED 驱动器。每个通道具有独立的 8 位直流电流设置用于颜色混合，以及最高 12 位 PWM 分辨率用于亮度控制。建议每个通道的全局电流通过寄存器和外部电阻 RExT 配置为 40mA。提供群组控制模式、自主呼吸模式和快速 RGB 控制模式，用于灵活、高效的照明效果编程和快速显示更新。采用可编程移相和展频技术，以减少 LED 开启或关闭时由 MLCC 引起的 EMI 和可听噪声。AW21009 可以通过将 EN 引脚拉低或使用软件关机功能以最小电流消耗关闭。AW21009 采用 QFN 3mmx3mmx0.75mm-20L 封装。其工作电压为 2.7V 至 5.5V，工作温度范围为 -40°C 至 +85°C。
