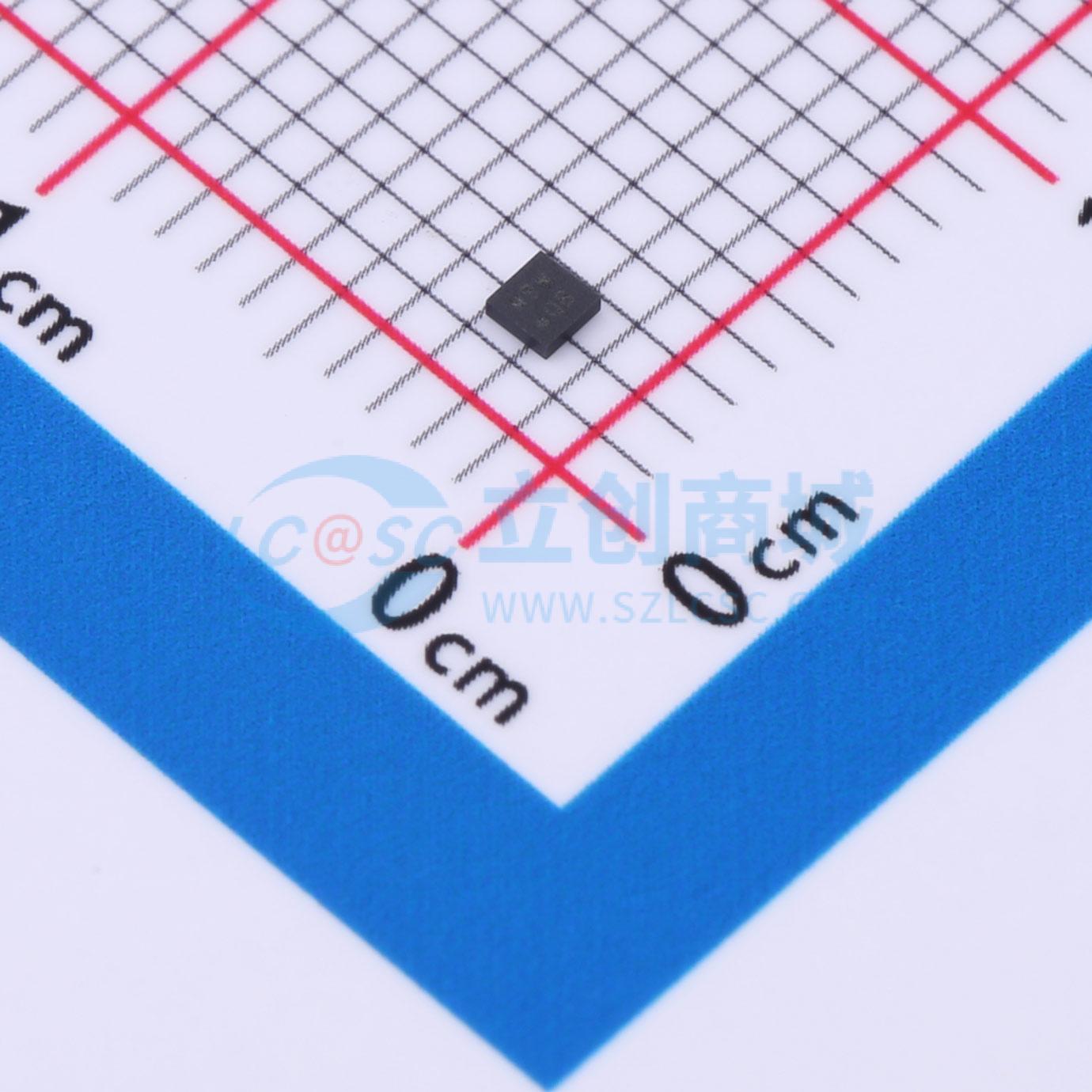

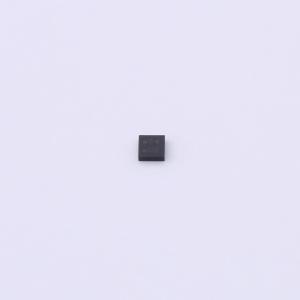

温馨提醒：图片仅供参考，商品以实物为准
AW86224AFCR
低功率F0检测与跟踪LRA触觉驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW86224A/B是低成本H桥单芯片LRA触觉驱动器，基于BEMF进行F0检测和跟踪，支持实时回放、内存回放、连续回放和硬件引脚触发回放，启动时间快。 AW86224A/B集成3KByte SRAM用于用户自定义波形，实现多种振动体验，支持3种采样率（12k/24k/48k）的波形加载到SRAM中，支持输出波形采样率上采样到48k。 AW86224A/B集成自动制动引擎，可将不同LRA电机上不同驱动波形（短或长）的余震抑制为零。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW86224AFCR
- 商品编号
- C5162563
- 商品封装
- FCQFN-9L(1.4x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
参数完善中
商品概述
AW86224A/B是低成本H桥单芯片LRA触觉驱动器，基于BEMF进行F0检测和跟踪，支持实时回放、内存回放、连续回放和硬件引脚触发回放，启动时间快。
AW86224A/B集成3KByte SRAM用于用户自定义波形，实现多种振动体验，支持3种采样率（12k/24k/48k）的波形加载到SRAM中，支持输出波形采样率上采样到48k。
AW86224A/B集成自动制动引擎，可将不同LRA电机上不同驱动波形（短或长）的余震抑制为零。
AW86224A/B支持基于电阻测量的LRA故障诊断以及短路、过温和欠压保护。
AW86224A/B具有可配置的功能，在触觉波形回放完成后自动切换到待机模式，可降低静态功耗。RSTN引脚可通过完全关闭整个设备进一步节省功耗。复用的中断输出引脚可检测实时FIFO状态和芯片的错误状态。
AW86224A/B的通用设置通过I2C总线接口进行通信。
AW86224A/B采用FCQFN 1.37mmX1.37mmX0.4mm - 9L封装。
商品特性
- 1MHz I2C总线
- 集成3K内存
- 12k/24k/48k输入波采样率
- F0检测和跟踪
- 集成先进的自动制动引擎
- 播放模式：实时播放、内存播放、1触发播放、连续播放
- 基于电阻的LRA诊断
- 用于LRA保护的驱动信号监控
- 电池放电时的驱动补偿
- 快速启动时间 < 0.4ms
- 专用中断输出引脚
- 支持自动切换到待机模式
- 待机电流：3uA
- 关断电流 < 1uA
- 电源电压范围3至5.5V
- 短路保护、过温保护、欠压保护
- FCQFN 1.37mmX1.37mmX0.4mm - 9L封装
- AW86224A包含Immersion IP许可证
- AW86224B包含Immersion IP和专用软件许可证
应用领域
- 手机
- 平板电脑
- 可穿戴设备
