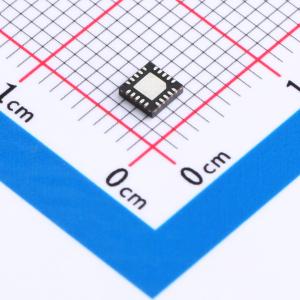

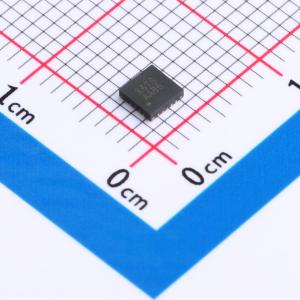

温馨提醒：图片仅供参考，商品以实物为准

AW9106CQNR

带I²C接口的六路多功能LED驱动器和GPIO控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 6 个多功能 I/O，每个用于 LED 驱动（电流源调光）或 GPIO 模式。OUT0~5 支持 2 种智能呼吸模式：BLINK 和 SMART-FADE，呼吸时间可调。支持 256 级线性调光。SDA、SCL、SHDN 和所有 GPIO 可接受 1.8V 逻辑输入
品牌名称: AWINIC(艾为)
商品型号: AW9106CQNR
商品编号: C5162560
商品封装: TQFN-20L-EP(3x3)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

6个多功能I/O，每个用于LED驱动（电流源调光）或GPIO模式。OUT0~5支持两种智能呼吸模式：闪烁（BLINK）和智能渐变（SMART - FADE），呼吸时间可调。支持256级线性调光。SDA、SCL、SHDN和所有GPIO可接受1.8V逻辑输入。任何GPIO均可独立配置为输入或输出。支持中断、8μs消抖、低电平有效。标准I2C接口，AD1/AD0选择I2C设备地址。支持关机功能，低电平有效。2.5V~5.5V供电。TQFN 3mmX3mmX0.75mm - 20L封装。

AW9106C是一款带有I2C接口的6通道LED控制器。每个通道可用于GPIO。LED调光与扩展GPIO功能相结合，可充分发挥单芯片的应用价值。

AW9106C通过I2C接口配置电流水平，实现256级线性调光。默认最大电流（IMAX）为37mA。

当OUTx工作在GPIO输入模式时，AW9106C通过内部8μs消抖检测输入状态以产生中断。

AW9106C支持两种智能呼吸模式：闪烁（BLINK）模式和智能渐变（SMART - FADE）模式。闪烁模式允许LED根据设置的时间参数自动周期性闪烁。

AW9106C采用TQFN 3mmX3mmX0.75mm - 20L封装。工作电压范围为2.5V~5.5V。

商品特性

6个多功能I/O，每个用于LED驱动（电流源调光）或GPIO模式
OUT0~5支持两种智能呼吸模式：闪烁（BLINK）和智能渐变（SMART - FADE），呼吸时间可调
支持256级线性调光
SDA、SCL、SHDN和所有GPIO可接受1.8V逻辑输入
任何GPIO均可独立配置为输入或输出
支持中断、8μs消抖、低电平有效
标准I2C接口，AD1/AD0选择I2C设备地址
支持关机功能，低电平有效
2.5V~5.5V供电
TQFN 3mmX3mmX0.75mm - 20L封装

应用领域

手机/便携式媒体播放器
家用电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.5V~5.5V
	开关频率	720kHz~880kHz
	通道数	6

	属性	参数值
	输出电流	37mA
	调光	PWM；模拟
	拓扑结构	-
	工作温度	-40℃~+85℃
