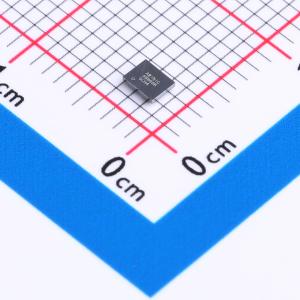

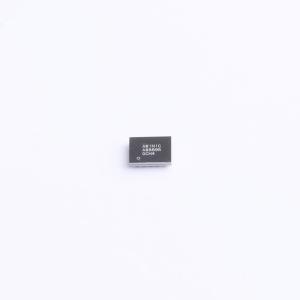

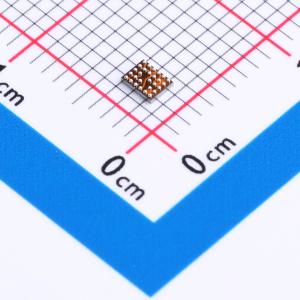

AW8896CSR

I2S 输入、高效、前馈多级 AGC 第二代数字智能 K 类音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW8896 是一款支持 I²S 输入、高效的第二代爱威科技（AWINiC）数字 Smart K 音频放大器，集成了自适应升压转换器、音质增强算法和扬声器保护功能。由于其噪声底限低至 26μV 且失真极低，可确保纯净的聆听体验。在 4.2V 电池电压下，该放大器可向 6Ω 扬声器提供 2.62W（均方根值，总谐波失真加噪声 = 1%）的输出功率
品牌名称: AWINIC(艾为)
商品型号: AW8896CSR
商品编号: C5162555
商品封装: WLCS-28
包装方式: 编带
商品毛重: 0.08克(g)

商品参数

商品概述

AW8896是一款支持I2S输入、高效的第二代艾为数字智能K类音频放大器，集成了自适应升压转换器、音质增强算法和扬声器保护功能。其26μV的本底噪声和超低失真确保了纯净的聆听体验。在4.2V电池电压下，它能向6Ω扬声器提供2.62W（RMS，THD+N = 1%）的输出功率。 AW8896采用了艾为新一代前馈多级AGC算法，可防止削波噪声并提升音质。它还集成了低音和高音增强功能，用于增加音量和提升音频信号质量。 AW8896支持扬声器和听筒二合一应用。在听筒应用中，它将VDD直接连接到D类放大器电源。 AW8896集成了一个高效的自适应升压转换器，作为D类放大器的电源轨。升压转换器仅在必要时提高输出电压，这在限制静态功耗的同时，提升了音频信号的输出动态范围。由于音频输入采用I2S接口，AW8896具有高射频抑制能力，能完全消除TDD噪声。通用设置通过I2C总线接口进行通信，且其I2C地址可配置。 AW8896具备短路保护、过温保护、欠压保护和过压保护功能，以保护器件。 AW8896采用WLCSP 2.55mmx1.94mm.28B封装，引脚间距为400μm。

商品特性

新一代前馈多级AGC算法
前馈算法防止削波噪声
低音和高音增强，增加音量并提升音质
支持扬声器、听筒二合一应用
高射频噪声抑制，完全消除TDD噪声
低噪声：26μV
THD+N：0.015%
自适应升压，效率高达93%，总效率高达86%
支持6Ω扬声器
广泛的噗噗声和咔嗒声抑制
音量控制（从 -96dB到0dB）
I2C总线控制接口（400kHz）
I2S总线：
- I2S、左对齐和右对齐
- 输入采样率从8kHz到48kHz
- 数据宽度：16、20、24、32位
电源：
- VDD：3V - 5.5V
- DVDD：1.65V - 1.95V
短路保护、过温保护、欠压保护和过压保护
WLCSP 2.55mmx1.94mm.28B封装

应用领域

手机
平板电脑
便携式音频设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	输出功率	2.62W×1@6Ω
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.02%

	属性	参数值
	静态电流(Iq)	4mA
	工作温度	-40℃~+85℃
	信噪比	101.2dB
	电源纹波抑制比(PSRR)	-85dB
	效率	85.5%
