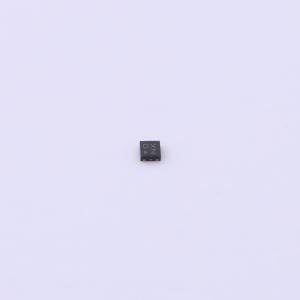

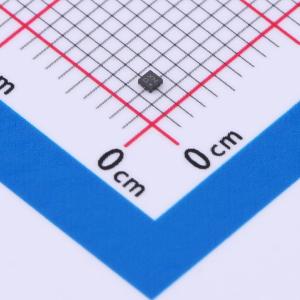

AW37050D330DNR
500mA高性能低损耗线性调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是低 dropout 电压调节器，具有低导通电阻、高 PSRR、低噪声、良好的负载/线路瞬态响应和顺畅的软启动功能。 集成电流限制、短路保护、热关断功能，充分保护 IC 免受损坏。 设计用于与 1μF 或更大的输入陶瓷电容器和 1μF 或更大的输出陶瓷电容器配合使用。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW37050D330DNR
- 商品编号
- C5162556
- 商品封装
- DFN1x1-4L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 500mA | |
| 电源纹波抑制比(PSRR) | 90dB@(1kHz) | |
| 压差 | 275mV@(500mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 33uVrms | |
| 特性 | 短路保护；热关断；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AW37050YXXX是一款低压差稳压器，具有低导通电阻、高电源抑制比（PSRR）、低噪声、良好的负载/线路瞬态响应和稳定的软启动特性。 AW37050YXXX集成了限流、短路保护和热关断功能，能充分保护IC免受损坏。 AW37050YXXX设计为搭配1μF或更大的输入陶瓷电容和1μF或更大的输出陶瓷电容使用。低功耗和良好的动态响应使AW37050YXXX非常适合手持通信设备。小巧的封装使IC能够在电路板上进行高密度安装。
商品特性
- 输入电压范围：1.4V至5.5V；固定输出电压：1.1V、1.2V、1.8V、2.5V、2.8V、3.0V、3.3V
- 额定输出电流：500mA
- 静态电流：典型值50μA
- 关断电流：典型值0.1μA
- 压差电压：典型值530mV（IOUT = 500mA，输出1.8V）
- 电源抑制比：典型值90dB（IOUT = 30mA，频率 = 1kHz，输出1.8V）
- 噪声：典型值33μVrms（IOUT = 30mA，带宽 = 10Hz至100kHz，输出1.8V）
- 内置输出短路保护：输出短路到地时典型值150mA
- DFN 1mmX1mmX0.37mm - 4L封装和SOT 23 - 5L封装
应用领域
- 电池供电设备
- 智能手机
- 数码相机
- 机顶盒
