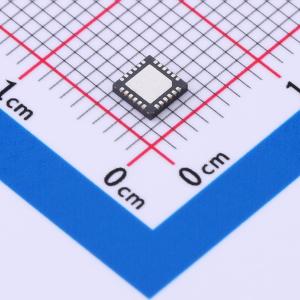

温馨提醒：图片仅供参考，商品以实物为准

AW88298QNR

10.25V BOOST数字智能K音频放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AW88298是一款支持I2S/TDM输入的高效数字Smart K音频放大器，集成了10.25V智能升压转换器。其本底噪声低至12μV，失真极低，可确保纯净的聆听体验。在总谐波失真加噪声（THD+N）为1%的情况下，该放大器向8Ω扬声器输出的功率可达5.2W
品牌名称: AWINIC(艾为)
商品型号: AW88298QNR
商品编号: C5162557
商品封装: WBQFN-24L(3.5x3.5)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

智能升压功能，总效率高达84%。高射频噪声抑制能力，可完全消除时分双工（TDD）噪声。低噪声：12μV。总谐波失真加噪声（THD+N）：0.02%。具备广泛的爆音抑制功能。音量控制范围（从 -96dB 到 0dB）。I2S/TDM 接口：支持 I2S、左对齐和右对齐模式；支持四通道 TDM；输入采样率范围从 8kHz 到 96kHz；数据宽度：16、20、24、32 位。I2C 总线控制接口（400kHz）。电源：VDD：3.0V - 5.5V；DVDD：1.65V~1.95V；VDDIO：1.65V~3.6V。具备短路保护、过温保护、欠压保护和过压保护功能。采用 QFN 3.5mm X 3.5mm X 0.75mm - 24L 封装。 AW88298 是一款支持 I2S/TDM 输入的高效数字智能 K 类音频放大器，集成了 10.25V 智能升压转换器。由于其 12μV 的本底噪声和超低失真，可确保纯净的聆听体验。在总谐波失真加噪声（THD+N）为 1% 的情况下，它可以向 8Ω 扬声器提供 5.2W 的输出功率。 AW88298 集成了一个高效智能升压转换器，为 D 类放大器供电。升压转换器的输出电压可以根据输入信号幅度智能调整，在无削波失真的情况下极大地提高了效率。得益于数字音频输入接口，AW88298 具有高射频抑制能力，可完全消除 TDD 噪声。通过 I2C 总线接口进行常规设置通信，且设备地址可配置。 AW88298 具备短路保护、过温保护、欠压保护和过压保护功能，以保护设备。

商品特性

智能升压功能，总效率高达 84%
高射频噪声抑制能力，可完全消除 TDD 噪声
低噪声：12μV
总谐波失真加噪声（THD+N）：0.02%
广泛的爆音抑制功能
音量控制范围（从 -96dB 到 0dB）
I2S/TDM 接口：
- 支持 I2S、左对齐和右对齐模式
- 支持四通道 TDM
- 输入采样率范围从 8kHz 到 96kHz
- 数据宽度：16、20、24、32 位
I2C 总线控制接口（400kHz）
电源：
- VDD：3.0V - 5.5V
- DVDD：1.65V~1.95V
- VDDIO：1.65V~3.6V
短路保护、过温保护、欠压保护和过压保护功能
QFN 3.5mm X 3.5mm X 0.75mm - 24L 封装

应用领域

手机
平板电脑
便携式音频设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.02%
	静态电流(Iq)	5.5mA

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	109dB
	电源纹波抑制比(PSRR)	-85dB
	效率	84%
