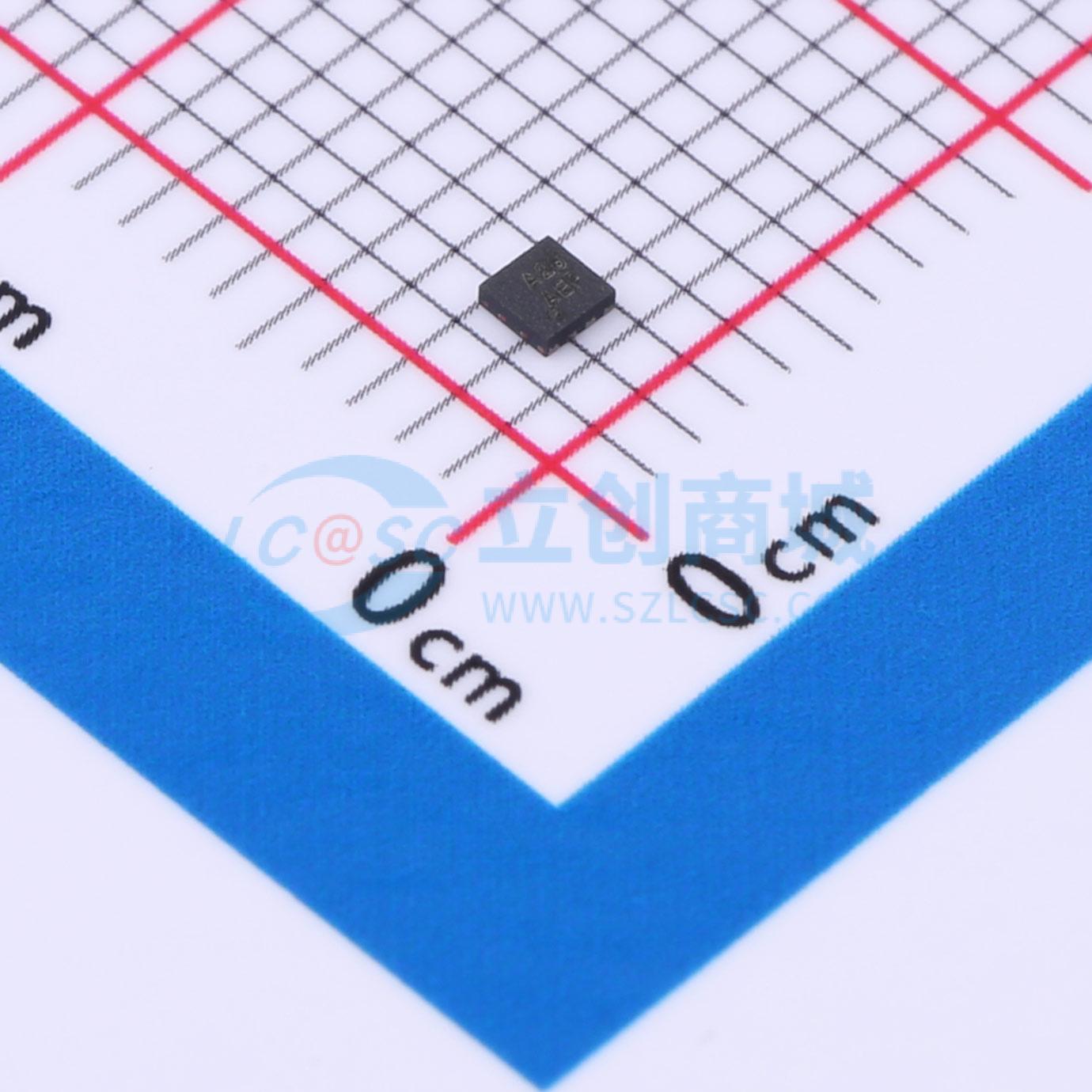

温馨提醒：图片仅供参考，商品以实物为准

AW2026DNR

带I2C接口的三通道呼吸灯LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 3 通道恒流 LED 驱动器，具有 4 档最大输出电流选择：3/6/12/25.5mA，每个 LED 有 256 级电流设置，支持 256×256×256 色彩混合。具备 256 级 PWM 调光，12 位 PWM 分辨率。可自动实现呼吸灯效果，具有灵活的模式配置和运行模式，有三个独立的模式控制器，支持脉冲重复、多颜色交替、多模式连续或循环运行。采用 400kHz 快速 I²C 接口，工作电压 1.8V-3.3V。单电源供电，电压范围 2.4V-5.5V，功耗低，关机模式下电流小于 1μA，待机模式下电流小于 10μA。采用 1.5mm×1.5mm×0.45mm DFN-8L 封装。
品牌名称: AWINIC(艾为)
商品型号: AW2026DNR
商品编号: C5162548
商品封装: DFN-8-EP(1.5x1.5)
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

一款三通道恒流 LED 驱动器。最大输出电流有 3mA、6mA、12mA 和 25.5mA 四个级别可供选择。每个 LED 可配置 256 级电流，以实现 256×256×256 色彩混合。256 级调光和 12 位 PWM 分辨率，即使在低亮度下也能实现精细平滑的调光效果。在关机模式下，所有内部电路关闭，功耗小于 1μA。在待机模式下，I²C 接口工作，功耗小于 10μA。该器件仅需 2.4V~5.5V 单电源供电。提供 400kHz 快速模式的 I²C 兼容接口，器件地址为 64h。采用 1.5mm×1.5mm×0.45mm DFN-8L 封装。

商品特性

三通道恒流 LED 驱动器
4 级 IMAX 选择：3/6/12/25.5mA
每个 LED 可设置 256 级电流
支持 256×256×256 色彩混合
256 级 PWM 调光，12 位 PWM 分辨率
具有灵活图案配置和运行模式的自动呼吸灯
三个独立的图案控制器：脉冲重复、多色交替、多图案连续或循环运行

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	2.4V~5.5V
	开关频率	400kHz
	通道数	3
	输出电流	25.5mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-40℃~+85℃
	恒流精度	5%
