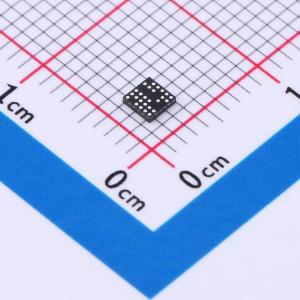

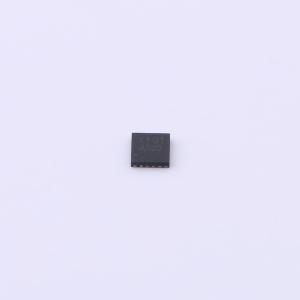

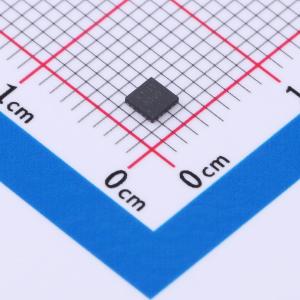

温馨提醒：图片仅供参考，商品以实物为准
AW88261FCR
10.25V BOOST数字智能K类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 智能升压，总效率高达 83%。高射频噪声抑制，完全消除 TDD 噪声。低噪声：11μV。THD+N：0.02%。支持 I2S/TDM 接口的扬声器电压和电流监测与反馈。支持 6Ω 扬声器
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW88261FCR
- 商品编号
- C5162549
- 商品封装
- FCQFN-26L(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 输出功率 | 5.2Wx1@8Ω | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.02% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 7.5mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 112dB | |
| 效率 | 83% |
商品概述
智能升压功能，总效率高达83%
- 高射频噪声抑制能力，可完全消除TDD噪声
- 低噪声：11μV
- 总谐波失真加噪声（THD+N）：0.02%
- 通过I2S/TDM接口实现扬声器电压和电流监测与反馈
- 支持6Ω扬声器
- 广泛的爆音抑制功能
- 音量控制（从 -96dB到0dB）
- I2S/TDM接口：
- 支持I2S、左对齐和右对齐模式
- 支持1/2/4/6/8时隙TDM
- 输入采样率范围为8kHz至96kHz
- 数据宽度：16、20、24、32位
- 支持96kHz采样频率的超声波
- I²C总线控制接口（400kHz）
- 电源：
- 电池电压（VBAT）：3.0V - 5.5V
- 数字电源电压（DVDD）：1.65V - 1.95V
- 具备短路保护、过温保护、欠压保护和过压保护功能
- FCQFN 2.5mm X 2.5mm - 26引脚封装
AW88261是一款采用I2S/TDM输入的高效数字智能K类音频放大器，集成了10.25V智能升压转换器。由于其11μV的本底噪声和超低失真，可确保清晰的聆听体验。在总谐波失真加噪声（THD+N）为1%的情况下，它可以向8Ω扬声器提供5.2W的输出功率。
AW88261集成了一个高效智能升压转换器，为D类放大器供电。升压转换器的输出电压可根据输入信号幅度进行智能调整，在无削波失真的情况下极大地提高了效率。
得益于数字音频输入接口，AW88261具有高射频抑制能力，可完全消除TDD噪声。通过I²C总线接口进行常规设置通信，且设备地址可配置。
AW88261具备短路保护、过温保护、欠压保护和过压保护功能，以保护设备安全。
AW88261采用FCQFN 2.5mm X 2.5mm - 26引脚封装。
商品特性
- 智能升压功能，总效率高达83%
- 高射频噪声抑制能力，可完全消除TDD噪声
- 低噪声：11μV
- 总谐波失真加噪声（THD+N）：0.02%
- 通过I2S/TDM接口实现扬声器电压和电流监测与反馈
- 支持6Ω扬声器
- 广泛的爆音抑制功能
- 音量控制（从 -96dB到0dB）
- I2S/TDM接口：
- 支持I2S、左对齐和右对齐模式
- 支持1/2/4/6/8时隙TDM
- 输入采样率范围为8kHz至96kHz
- 数据宽度：16、20、24、32位
- 支持96kHz采样频率的超声波
- I²C总线控制接口（400kHz）
- 电源：
- 电池电压（VBAT）：3.0V - 5.5V
- 数字电源电压（DVDD）：1.65V - 1.95V
- 具备短路保护、过温保护、欠压保护和过压保护功能
- FCQFN 2.5mm X 2.5mm - 26引脚封装
应用领域
- 手机
- 平板电脑
- 便携式音频设备
