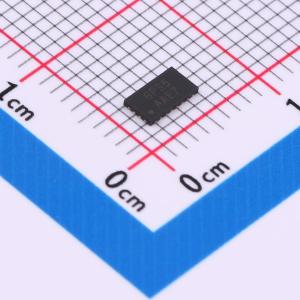

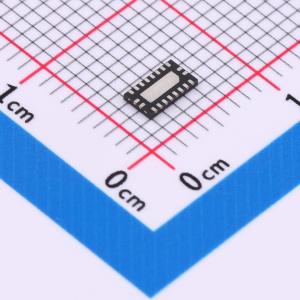

温馨提醒：图片仅供参考，商品以实物为准

AW35710QNR

双通道高速差动1:2开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是高速差分1:2开关，可支持USB 3.1 Gen 1和Gen 2、PCI Gen3、MIPI DSI/CSI等高速数据传输协议。该设备支持在引脚SEL的控制下，在端口B或端口C与端口A之间的差分通道上进行切换。是模拟差分无源开关，可在0至2.2V共模电压范围内的任何高速接口应用中运行。通过采用自适应跟踪，可确保通道在整个共模电压范围内保持恒定。
品牌名称: AWINIC(艾为)
商品型号: AW35710QNR
商品编号: C5162550
商品封装: QFN-20(2.5x4.5)
包装方式: 编带
商品毛重: 0.079克(g)

商品参数

商品概述

AW3571X是一款高速差分1:2开关。它能够支持高速数据传输协议，如USB 3.1 Gen 1和Gen 2、PCIGen3、MIPI DSI/CSI。该器件支持在引脚SEL的控制下，将差分通道从端口B或端口C切换至端口A。 AW3571X是一款模拟差分无源开关。该器件可在共模电压范围为0至2.2V的任何高速接口应用中工作。通过采用自适应跟踪技术，它能确保通道在整个共模电压范围内保持恒定。该器件具有出色的动态特性，可实现高速切换，同时信号眼图的衰减最小且额外抖动极小。 AW3571X是一款高速双向无源开关，可配置为复用器或解复用器开关，以满足任何高速接口应用的需求。AW3571X支持共模电压从0V到2.2V、差分幅度高达1800mVpp的信号。该器件采用自适应跟踪技术，以确保通道在整个共模电压范围内保持不变。

商品特性

工作电压：2.7至3.6V
兼容USB3.1、PCIe-Gen3、MIPI DSI/CSI
数据速率高达10Gbps
-3dB带宽：典型值10GHz（AW35710QNR）；典型值9.1GHz（AW35711QNR）
宽共模电压范围：0至2.2V
插入损耗：@4GHz时为 -1.5dB（AW35710QNR）；@4GHz时为 -1.6dB（AW35711QNR）
回波损耗：@4GHz时为 -20dB
关断隔离度：@4GHz时为 -22dB
QFN 4.5mm X 2.5mm X 0.5mm-20L封装
QFN 2.0mm X 2.0mm X 0.55mm-18L封装

应用领域

台式机和笔记本电脑
手机
Type-C生态系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关-特殊用途
	带宽	10GHz
	工作电压	2.7V~3.6V
	导通电阻(Ron)	12Ω

	属性	参数值
	工作温度	-40℃~+85℃
	导通电容(Con)	0.6pF
	传播延迟(tpd)	70ps
