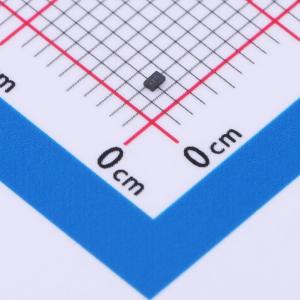

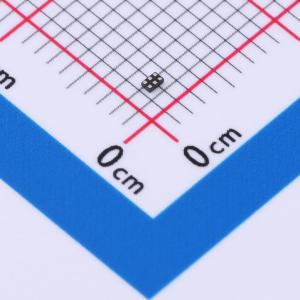

温馨提醒：图片仅供参考，商品以实物为准
AW15085DNR
用于全球导航卫星系统的低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW15085是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器，支持GPS、北斗、GLONASS、Galileo和Compass等系统。内置DC阻断电容器，可接近天线安装。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW15085DNR
- 商品编号
- C5162552
- 商品封装
- DFN-6L(0.7x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.5V~3.1V | |
| 工作电流 | 1.2mA | |
| 增益 | 18.2dB | |
| P1dB | -7dBm | |
| 噪声系数 | 0.7dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.164GHz~1.215GHz；1.55GHz~1.615GHz | |
| 输入回波损耗 | 10dB | |
| 输出回波损耗 | 15dB | |
| IP3 | 3.5dBm |
商品概述
一款专为全球导航卫星系统（GNSS）设计的低噪声放大器，适用于GPS、北斗、GLONASS、伽利略和 Compass 等系统。在 RFIN 和 RFOUT 端集成片上直流阻隔电容，可靠近天线放置。对于 GPS L1 频段，仅需一个外部输入匹配电感，可降低组装复杂度和 PCB 面积，实现高性价比解决方案。
采用专利智能线性技术（SLT），在 1.5 V 至 3.1 V 宽供电电压范围内，实现低噪声系数、高线性度和高增益。这些特性使其成为 GNSS LNA 的理想选择，低噪声系数和高增益可提高灵敏度，高线性度可增强对带外干扰信号的抗干扰能力，降低前级滤波要求，从而降低 GNSS 接收机的总体成本。
采用无铅、符合 RoHS 标准的 DFN 1.1 mm X 0.7 mm X 0.37 mm-6L 小型封装。
商品特性
- 采用专利智能线性技术（SLT）降低射频环境干扰
- 超低电流 = 1.2 mA
- 低噪声系数（NF） = 0.7 dB
- 高功率增益 = 18.2 dB
- 高输入 1dB 压缩点 = -7 dBm
- GPS L1 仅需一个输入匹配电感
- RF 输出针对 GPS L1 内部匹配至 50 欧姆
- 供电电压：1.5 V 至 3.1 V
- 工作频率：1550~1615 MHz、1164~1215 MHz
- DFN 1.1 mmX0.7 mmX0.37 mm-6L 封装
- ±2 kV HBM ESD 保护（包括 RFIN 和 RFOUT 引脚）
应用领域
- 智能手机、功能手机
- 平板电脑
- 个人导航设备
- 数码相机、数码摄像机
- 射频前端模块
- 完整 GPS 芯片组模块
- 防盗保护（笔记本电脑、ATM 机）
