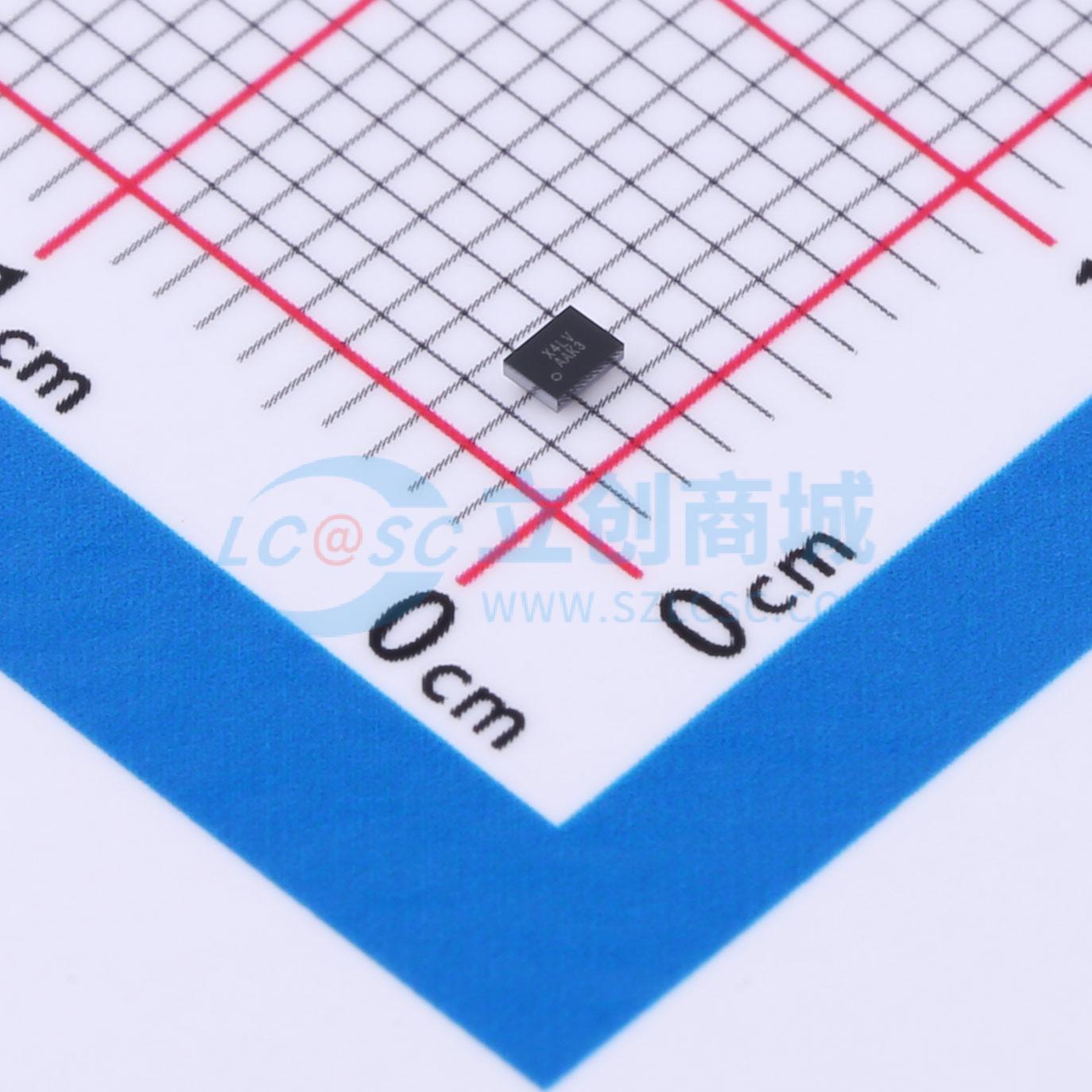

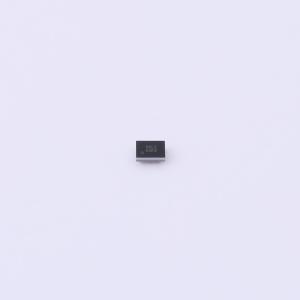

温馨提醒：图片仅供参考，商品以实物为准
AW99703CSR
具备闪光灯功能的高效三通道白光发光二极管驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是高精度、高匹配度的三串LCD背光电源解决方案。是高度集成的升压型DC-DC转换器，工作输入电压范围为2.7V至5.5V，温度范围为-40℃至85℃，适用于单节锂离子电池或5V电源。集成了高压MOSFET和三个高精度、高压电流吸收器。每个电流吸收器在背光模式下可调节至29.6mA。在闪光模式下，闪光电流吸收器可调节至79.9mA，闪光超时时间可调节至1.5秒。LED电流可通过I²C接口或逻辑电平PWM输入进行调节。PWM占空比在内部被感应并映射到11位线性电流。具备全面的保护功能，包括LED故障（开路和短路）保护、逐周期限流保护、输出过压保护和热关断。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW99703CSR
- 商品编号
- C5162547
- 商品封装
- WLCSP-12-B
- 包装方式
- 编带
- 商品毛重
- 0.015克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5.5V | |
| 开关频率 | 500kHz~1MHz | |
| 通道数 | 3 | |
| 输出电流 | 29.6mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；I2C | |
| 特性 | 过流保护(OCP)；过压保护(OVP)；过温保护(OTP) | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
AW99703是一款高精度、高度匹配的三串LCD背光电源解决方案。它是一款高度集成的升压DC-DC转换器，工作输入电压范围为2.7V至5.5V，温度范围从-40°C到85°C，适用于单节锂离子电池或5V电源。
AW99703集成了高压MOSFET和三个高精度、高压电流沉。每个电流沉在背光模式下可调节至29.6mA。在闪光模式下，闪光电流沉可调节至79.9mA，闪光超时可调节至1.5秒。
LED电流可通过2的补码接口或逻辑电平PWM输入进行调整。PWM占空比在内部被感知并映射为11位线性电流。
全面的保护功能包括LED故障（开路和短路）保护、逐周期电流限制保护、输出过压保护和热关断。
应用领域
- 移动电话和平板电脑背光
