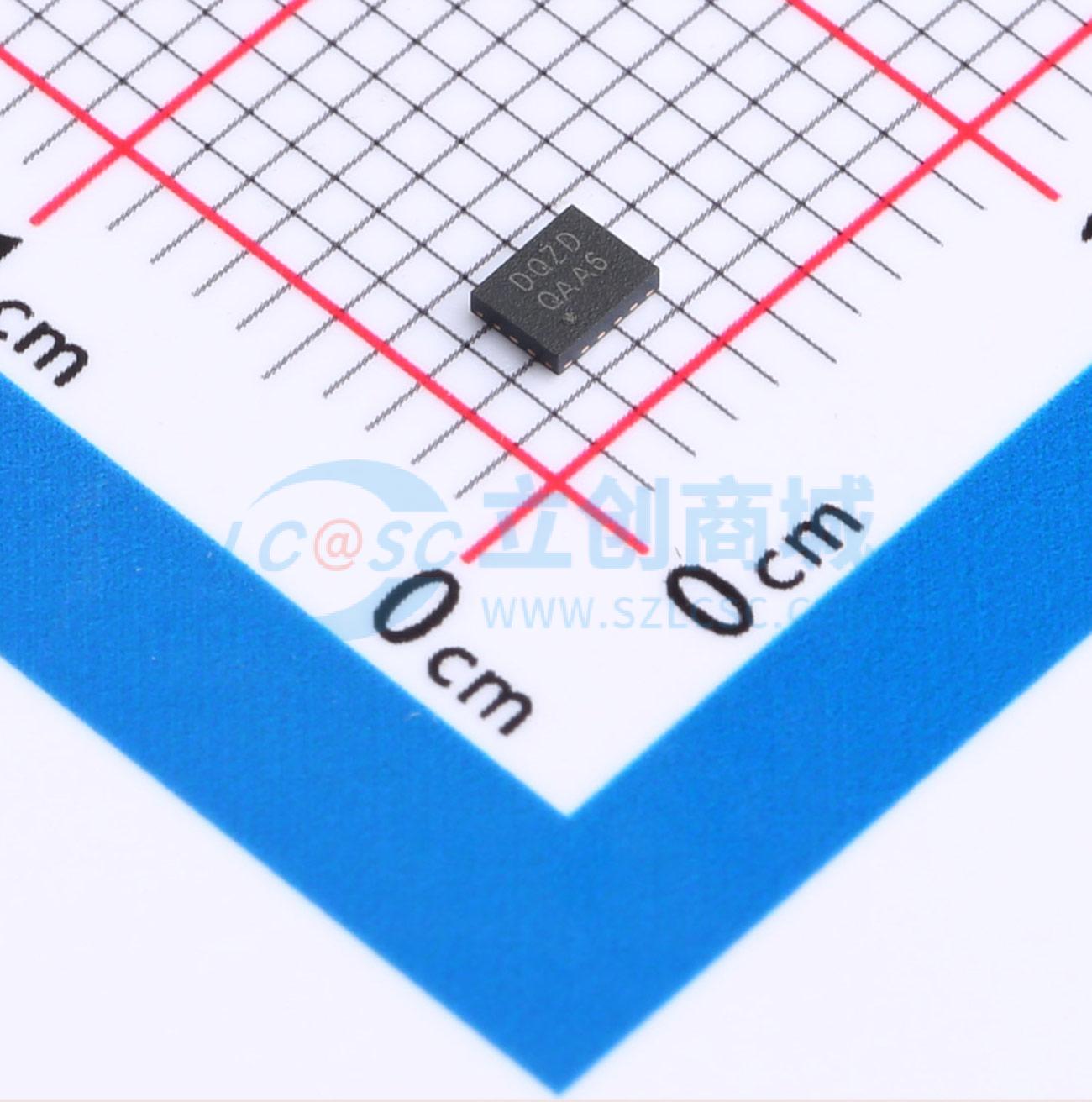

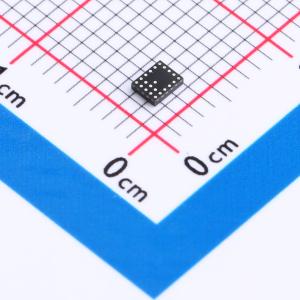

温馨提醒：图片仅供参考，商品以实物为准
AW88266AFCR
I2S/TDM输入，6V升压数字智能K类音频放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW88266A 是一款具备 I2S/TDM 输入的高效数字 Smart K 音频放大器，集成了 6V 智能升压转换器。凭借其 13μV 的本底噪声和超低失真，可确保纯净的聆听体验。在总谐波失真加噪声（THD+N）为 1% 的情况下，它能向 8Ω 扬声器提供 2.0W 的输出功率
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW88266AFCR
- 商品编号
- C5162546
- 商品封装
- FCQFN-22L(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 输出功率 | 2.0W×1@8Ω；2.5W×1@6Ω | |
| 工作电压 | 3V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.006% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 3.6mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 107dB | |
| 电源纹波抑制比(PSRR) | 80dB | |
| 效率 | 85% |
商品概述
AW88266A 是一款具备 I2S/TDM 输入的高效数字 Smart K 音频放大器，集成了 6V 智能升压转换器。凭借其 13μV 的本底噪声和超低失真，可确保纯净的聆听体验。在 1% 的总谐波失真加噪声（THD+N）条件下，它能向 8Ω 扬声器提供 2.0W 的输出功率。 AW88266A 集成了一个高效智能升压转换器，作为 D 类放大器的电源轨。升压转换器的输出电压可根据输入幅度进行智能调整，在无削波失真的情况下极大地提高了效率。 得益于数字音频输入接口，AW88266A 具有高射频抑制能力，能完全消除时分双工（TDD）噪声。通过 I2C 总线接口进行常规设置通信，且设备地址可配置。 AW88266A 具备短路保护、过温保护、欠压保护和过压保护功能，以保护设备。 AW88266A 采用 FC - QFN 2.0mmX2.5mmX0.55mm - 22L 封装。
商品特性
- 智能升压，总效率高达 85%
- 高射频噪声抑制，完全消除 TDD 噪声
- 低噪声：13μV
- 总谐波失真加噪声（THD+N）：0.01%
- 支持 6Ω 扬声器
- 广泛的噗噗声和咔嗒声抑制
- 音量控制（从 - 96dB 到 0dB）
- I2S/TDM 接口：
- I2S、左对齐和右对齐
- 支持 1/2/4/6/8 时隙 TDM
- 输入采样率从 8kHz 到 96kHz
- 数据宽度：16、20、24、32 位
- 通过以 96kHz 运行的 TDM/I2S 支持超声波
- I2C 总线控制接口（400kHz）
- 电源：
- VBAT：3.0V - 5.5V
- DVDD：1.65V - 1.95V
- 短路保护、过温保护、欠压保护和过压保护
- FC - QFN 2.0mmX2.5mmX0.55mm - 22L 封装
应用领域
- 手机
- 平板电脑
- 便携式音频设备
