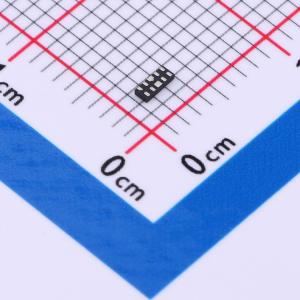

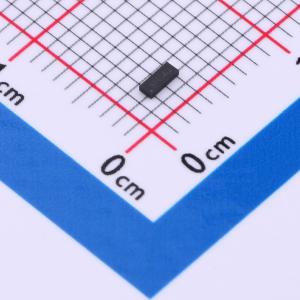

温馨提醒：图片仅供参考，商品以实物为准
TT3354TPX
ESD 3.3V截止 峰值浪涌电流：6A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向工作电压max.3.3(V)/启动电压min.7(V)/钳位电压5@8kV#(V)/漏电电流max.0.1(uA)/电容0.6(pF)
- 品牌名称
- 晶扬电子
- 商品型号
- TT3354TPX
- 商品编号
- C5156690
- 商品封装
- DFN-10L
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 3.5V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
TT3354 TPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。TT3354 TPX的最大电容仅为0.6pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT3354 TPX采用超小型DFN - 10L封装。每个TT3354 TPX器件可保护四条高速数据线。超低电容、超小尺寸和高ESD鲁棒性的综合特性，使TT3354 TPX非常适合高速数据端口和高频线路（如HDMI和DVI）应用。TT3354 TPX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±18kV（空气放电）、±11kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（2.5mm×1.0mm×0.55mm）
- 可保护四条数据线
- 低电容：最大0.6pF
- 低漏电流：在VRWM下最大0.1μA
- 低钳位电压
- 每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击
- 符合ROHS标准
应用领域
- 串行ATA
- PCI Express
- 台式机、服务器和笔记本电脑
- MDDI端口
- USB 2.0/3.0/3.1电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
