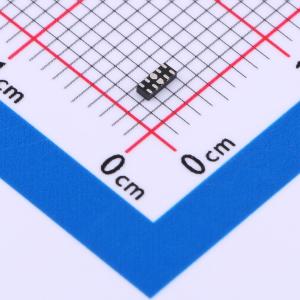

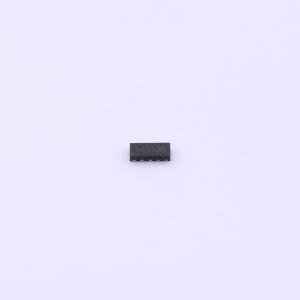

温馨提醒：图片仅供参考，商品以实物为准
TT0534SPX
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向工作电压max.5(V)/启动电压min.6(V)/钳位电压12@1A(V)/漏电电流max.1(uA)/电容0.4(pF)
- 品牌名称
- 晶扬电子
- 商品型号
- TT0534SPX
- 商品编号
- C5156697
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 3.5V | |
| 峰值脉冲功率(Ppp) | 20W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.25pF |
商品概述
TT0534SPX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.5pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC61000 - 4 - 5（雷击）标准（5A，8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等。TT0534SPX采用符合RoHS标准且无卤的2.5mm x 1.0mm x 0.55mm DFN2510 - 10L封装。该器件在单个封装中集成了八个浪涌额定的超低电容导向二极管和一个TVS。内部导向二极管用于将瞬态电流引导至电源线的正端或接地。
商品特性
- 为高速数据线提供瞬态保护：IEC61000 - 4 - 2（ESD）±15kV（空气放电）、±15kV（接触放电）；IEC61000 - 4 - 5（雷击）5.0A（8/20μs）
- 电缆放电事件（CDE）保护
- 带有内部TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 保护四条I/O线
- 低电容：在2.5V下典型值为0.50pF（I/O - GND）；在2.5V下典型值为0.25pF（I/O - I/O）
- 低泄漏电流：在VRWM下典型值为0.1μA
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击
应用领域
- HDMI 1.4/2.0、USB 3.0、MDDI、SATA端口
- 显示器和平板显示器
- 机顶盒
- 视频图形卡
- 数字视频接口（DVI）
- 笔记本电脑
