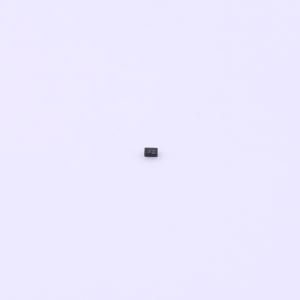

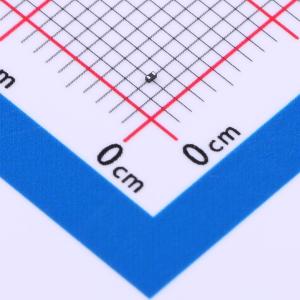

温馨提醒：图片仅供参考，商品以实物为准
TT0201SAX
ESD 1V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 反向工作电压max.1.5(V)/启动电压min.1.8(V)/钳位电压6@8kV(V)/漏电电流max.0.1(uA)/电容0.13(pF)
- 品牌名称
- 晶扬电子
- 商品型号
- TT0201SAX
- 商品编号
- C5156699
- 商品封装
- DFN0603-2
- 包装方式
- 编带
- 商品毛重
- 0.008克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 1V | |
| 钳位电压 | 4.3V | |
| 击穿电压 | 1.2V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.15pF |
商品概述
TT0201SAX是超低电容ESD保护器件，旨在保护高速数据接口。它们旨在取代手机、笔记本电脑和其他便携式电子产品等便携式应用中0201尺寸的多层压敏电阻（MLV）。该器件具备出色的板级保护特性，包括快速响应时间、低工作电压和钳位电压，且不会出现器件性能退化。TT0201SAX的典型电容仅为0.15pF，这使其可用于工作电路。 TT0201SAX采用2引脚DFN0603封装。其尺寸为0.6 x 0.3 mm，标称高度仅为0.25mm。引脚采用无铅镍金镀层。每个器件可保护一条工作电压为1.0伏的线路。这为设计师在不适合使用阵列的应用中灵活保护单条线路提供了可能。小尺寸和高ESD浪涌能力的结合使其非常适合用于手机、数码相机和MP3播放器等便携式应用。
商品特性
- 高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±12kV（空气）±10kV（接触）
- 保护一条高速数据线
- 低反向电流：典型值<10nA（VR = 1.0V）
- 工作电压：1.0V
- 低电容：0.15pF（典型值）
- 固态硅雪崩技术
应用领域
- HDMI 1.3/1.4和HDMI 2.0
- USB 2.0和USB 3.0/3.1/4.0
- MHL
- LVDS接口
- FM天线
- PCI Express
- eSATA接口
