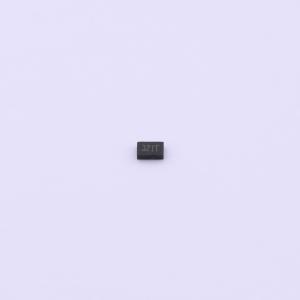

温馨提醒：图片仅供参考，商品以实物为准
TS0321TDX
ESD 3.3V截止 峰值浪涌电流：25A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TVS管 /防静电芯片IC/USB3.3/TYPE-C/HDMI/快充@@TVS管，USB2.0 至 USB3.0 ，HDMI2.2
- 品牌名称
- 晶扬电子
- 商品型号
- TS0321TDX
- 商品编号
- C5156703
- 商品封装
- DFN1610-2L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 16V | |
| 峰值脉冲电流(Ipp) | 25A@8/20us | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品概述
TS0321TDX是一款超低电容的ESD和浪涌保护器，旨在为高速数据接口提供静电放电（ESD）保护。TS0321TDX旨在保护对寄生敏感的系统免受过压和过流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（25 A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS0321TDX采用DFN1610 - 2L封装。超低电容和高ESD鲁棒性的组合特性使TS0321TDX非常适合不适合使用阵列的应用场景。TS0321TDX的低钳位电压确保了受保护IC承受的应力最小。
商品特性
- 高速数据线瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）；IEC 61000 - 4 - 5（雷击）2.5A（8/20us）
- 低泄漏电流：在VRWM下为10nA（典型值）
- 低工作电压和钳位电压
- 每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击
- 符合ROHS标准
应用领域
- 台式机、服务器和笔记本电脑
- 手机
- 便携式仪器
- 模拟输入
