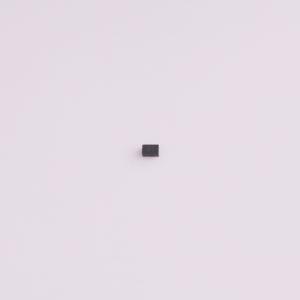

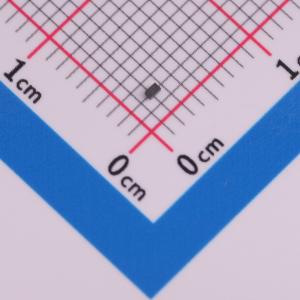

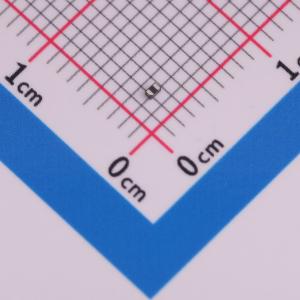

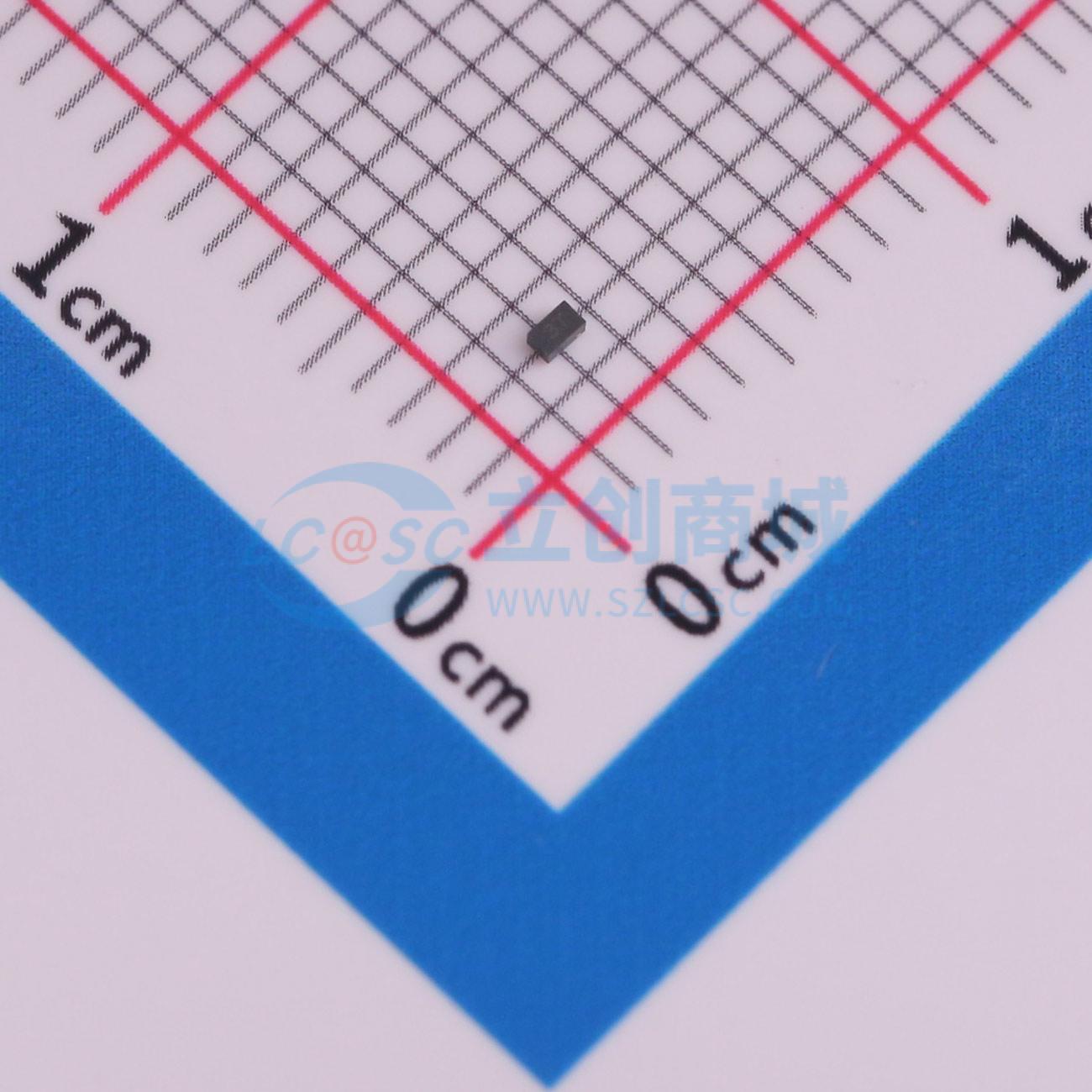

温馨提醒：图片仅供参考，商品以实物为准
TS0301TBX
双向ESD 3.3V截止 峰值浪涌电流：13A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS管 /防静电芯片IC/USB3.5/TYPE-C/HDMI/快充@@TVS管，USB2.0 至 USB3.0 ，HDMI2.4
- 品牌名称
- 晶扬电子
- 商品型号
- TS0301TBX
- 商品编号
- C5156705
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 8V | |
| 峰值脉冲电流(Ipp) | 13A@8/20us | |
| 峰值脉冲功率(Ppp) | 104W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8V | |
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品概述
TS 0301 TB x 是一种超低电容瞬态电压抑制器 (TVS)，旨在为高速数据接口提供静电放电 (ESD) 保护。其典型电容仅为 0.9pF，旨在保护对寄生电容敏感的系统免受过电压和过电流瞬态事件的影响。它符合 IEC61000-4-2 (ESD)，4 级（±8kV 接触放电，±15kV 空气放电）。
TS 0301 TBx 采用符合 RoHS 标准且不含卤素的 1.0mm x 0.6mm x 0.55mm DFN1006-2L 封装。
