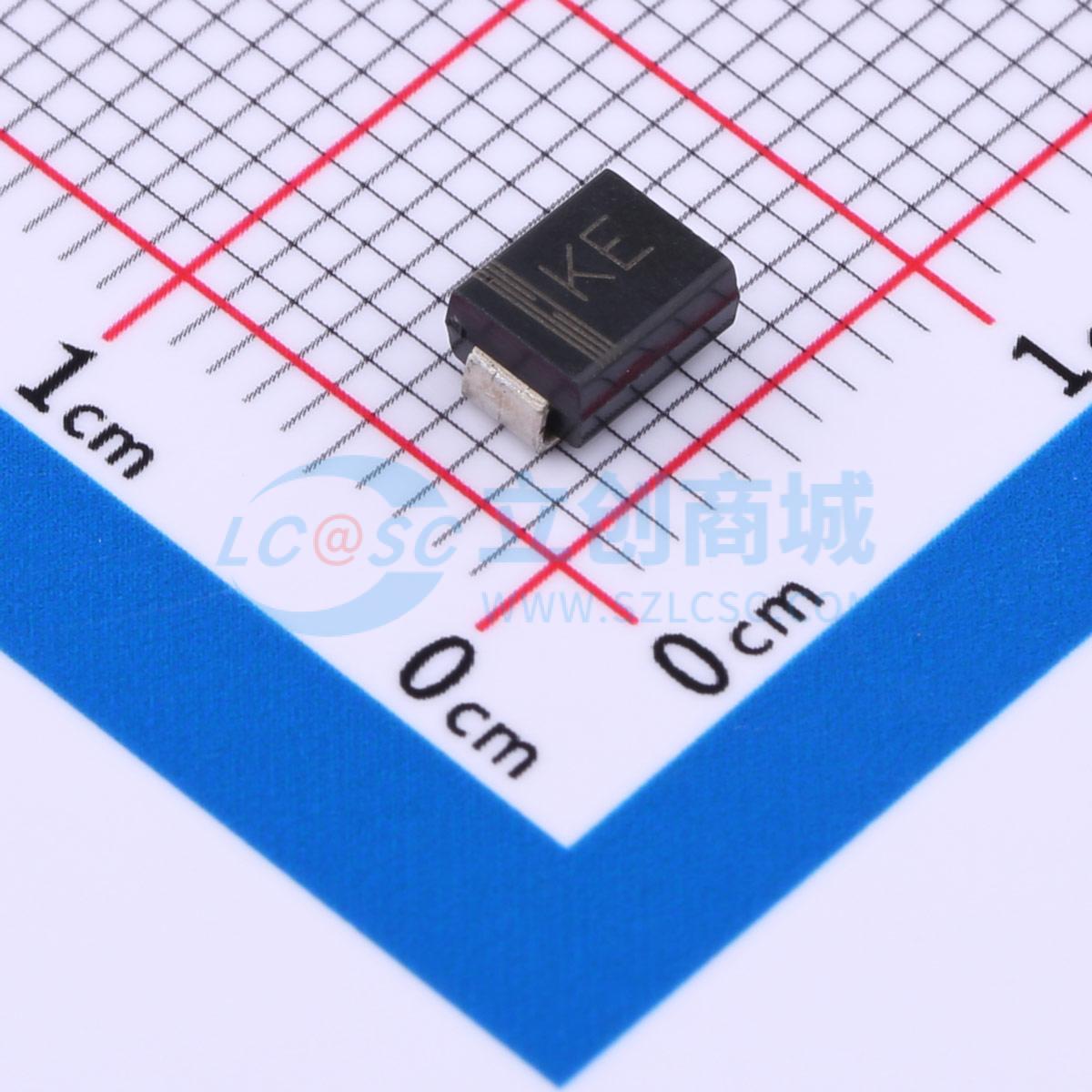

温馨提醒：图片仅供参考，商品以实物为准
SMBJ5.0AX
5V截止 峰值浪涌电流：65.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IT10(mA)
- 品牌名称
- 晶扬电子
- 商品型号
- SMBJ5.0AX
- 商品编号
- C5156714
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 65.3A | |
| 峰值脉冲功率(Ppp) | 600W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6.38V | |
| 反向电流(Ir) | 800uA | |
| 工作温度 | -55℃~+155℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 电压范围：5.0V - 440V
- 峰值脉冲功率耗散：600W
- 适用于表面贴装应用
- 采用模塑塑料工艺，结构可靠且成本低
- 响应时间通常 <1 ns
- 单向响应时间，从 0V 到最小击穿电压（BV min）小于 5.0ns；双向响应时间同理
- 人体模型静电放电（ESD）等级高于 16 kV
- 符合 IEC61000−4−2 标准，接触放电静电放电（ESD）等级高于 30 kV
- 符合 IEC61000−4−4 标准，电气快速瞬变（EFT）等级为 40 A
- 符合 IEC61000-4-5 标准，8/20μs 波形下峰值脉冲功率耗散为 4kW
- 塑料材料具有 UL 94V-0 阻燃等级
- 电压高于 10V 时，典型反向电流（IR）小于 1μA
- 满足 MSL 1 要求
- 采用固态硅雪崩技术
