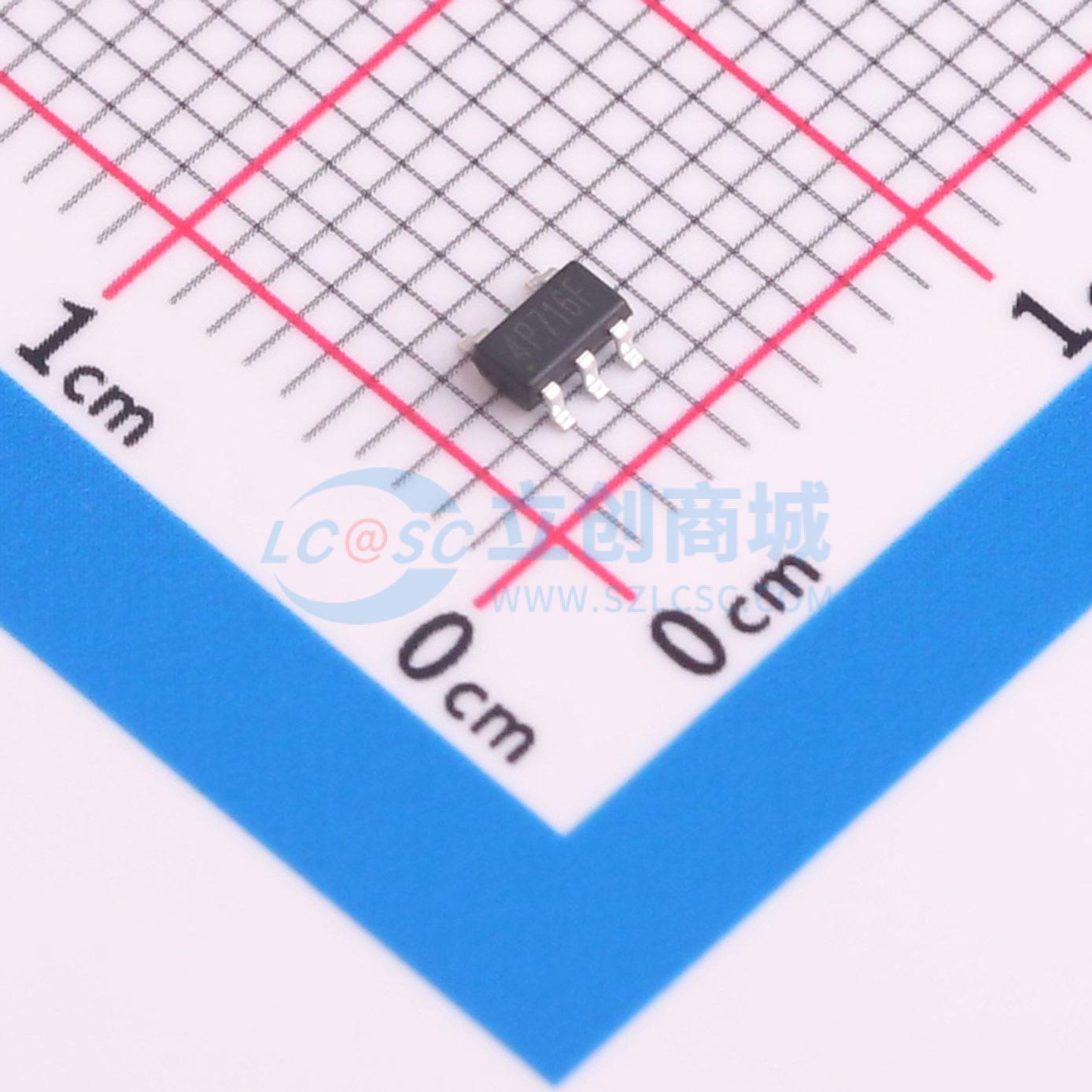

TS3314PLX
TVS 3.3V截止 峰值浪涌电流：25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 启动电压min3.5V 电容3.8pF
- 品牌名称
- 晶扬电子
- 商品型号
- TS3314PLX
- 商品编号
- C5156700
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.5V；10V；16V | |
| 峰值脉冲电流(Ipp) | 25A | |
| 峰值脉冲功率(Ppp) | 450W | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3.8pF |
商品概述
TS3314PLX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS3314PLX典型电容仅为3.8 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（25A、8/20μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS3314PLX采用SOT23 - 5L封装。每个TS3314PLX器件可保护两对高速线路。低电容和高ESD耐受性的综合特性使TS3314PLX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。TS3314PLX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30kV（空气放电）、±30kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）25A（8/20μs）
- 针对高速线路优化的封装
- 为两对线路提供保护
- 低电容：3.8pF（0V（典型值）
- 低漏电流：0.1μA（0VRWM（典型值）
- 低工作电压和钳位电压
- 每个I/O引脚可承受超过1000次±8kV接触放电的ESD冲击
应用领域
- 10/100/1000M以太网端口
- 广域网/局域网设备
- 台式机、服务器和笔记本电脑
- 手机
- 交换系统
- 音频/视频输入
