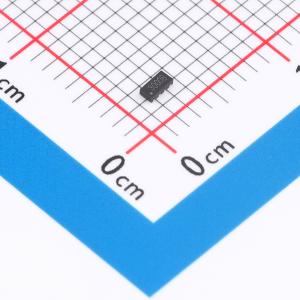

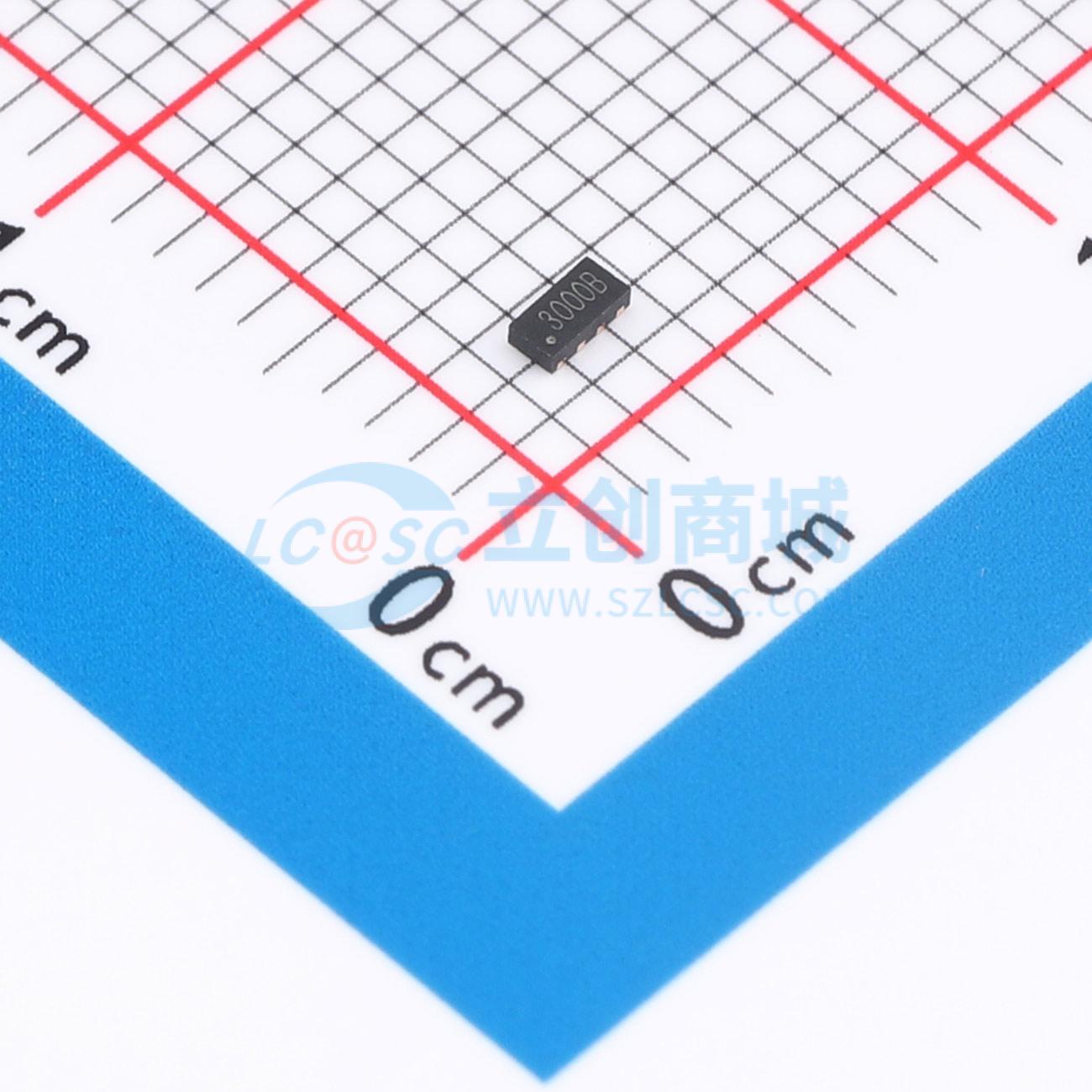

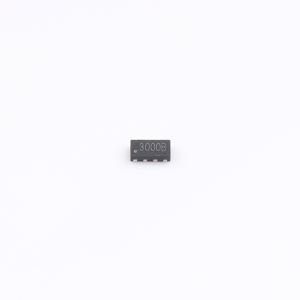

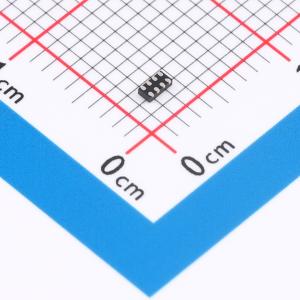

TS2502PNX

ESD 2.5V截止峰值浪涌电流：12A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TVS管 /防静电芯片IC/USB3.1/TYPE-C/HDMI/快充@@TVS管，USB2.0 至 USB3.0 ，HDMI2.0
品牌名称: 晶扬电子
商品型号: TS2502PNX
商品编号: C5156701
商品封装: DFN-8L(2.0x1.0)
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

TS2502PNX是一款低电容瞬态电压抑制器（TVS）阵列，旨在为高速数据接口提供静电放电（ESD）保护。TS2502PNX典型电容仅为4.5 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、IEC 61000 - 4 - 5（浪涌）（20 A、8/20 μs）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TS2502PNX采用DFN - 8L封装。每个TS2502PNX器件可保护两对高速线路。“直通式”设计可将走线电感降至最低，并减少与ESD事件相关的电压过冲。低电容和高ESD鲁棒性的综合特性使TS2502PNX非常适合高速数据端口和高频线路（如千兆以太网端口）应用。TS2502PNX的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护：IEC 61000 - 4 - 2（ESD）±30 kV（空气放电）、±30 kV（接触放电）；IEC 61000 - 4 - 4（EFT）40A（5/50 ns）；IEC 61000 - 4 - 5（浪涌）20A（8/20 μs）
针对高速线路优化的封装
可为两对线路提供保护
低电容：在2.5V下为4.5 pF（典型值）
低漏电流：在VRWM下为0.01 μA（典型值）
低工作电压和钳位电压
每个I/O引脚可承受1000次以上±8 kV接触放电的ESD冲击
符合ROHS标准

应用领域

10/100/1000M以太网端口
广域网/局域网设备
台式机、服务器和笔记本电脑
手机
交换系统
音频/视频输入

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	2.5V
	钳位电压	5V；8V
	峰值脉冲电流(Ipp)	12A
	反向电流(Ir)	10nA

	属性	参数值
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	4.5pF
