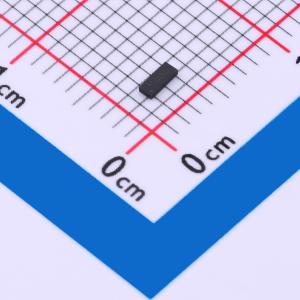

TT0214SPX
TVS 1.5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 启动电压min.3V 电容0.3pF
- 品牌名称
- 晶扬电子
- 商品型号
- TT0214SPX
- 商品编号
- C5156698
- 商品封装
- DFN2510-10L
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 1.5V | |
| 钳位电压 | 2.3V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 击穿电压 | 3.3V | |
| 反向电流(Ir) | 1nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.38pF |
商品概述
TT 0214 SP X是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。其典型电容仅为0.38pF，旨在保护对寄生参数敏感的系统免受过压和过流瞬态事件的影响。 TT 0214 SPX采用符合ROHS标准且无卤素的2.5mm x 1.0 mm x 0.55mm DFN2510 - 10L封装。
商品特性
- 高速数据线瞬态保护
- IEC61000 - 4 - 2（ESD）±10kV（空气）±10kV（接触）
- IEC61000 - 4 - 5（雷击）3.0A（8/20μs）
- 小封装节省电路板空间
- 保护四条I/O线
- 低电容：0.38pF（典型值）
- 低漏电流：在Vrwm下最大0.01μA
- 低钳位电压
应用领域
- 便携式应用
- 通信系统
- 计算机及外设
- 高速数据线：
- USB 2.0/3.1（Gen 1）
- HDMI 1.3/1.4
- eSATA
- DisplayPort
