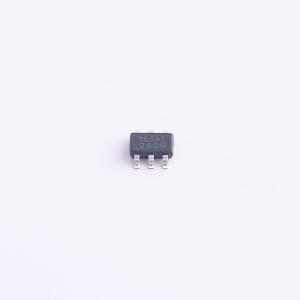

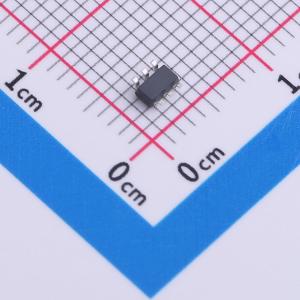

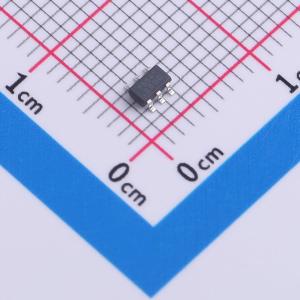

温馨提醒：图片仅供参考，商品以实物为准
TT0554TLX
TVS 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 启动电压min.6V 电容0.6pF
- 品牌名称
- 晶扬电子
- 商品型号
- TT0554TLX
- 商品编号
- C5156695
- 商品封装
- SOT-23-6L
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11V | |
| 击穿电压 | 9V | |
| 反向电流(Ir) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.3pF |
商品概述
TT0554TLX是一款超低电容瞬态电压抑制器（TVS），专为高速数据接口提供静电放电（ESD）保护而设计。TT0554TLX的典型电容仅为0.3 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000-4-2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000-4-4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 TT0554TLX采用小型SOT23-6L封装。每个TT0554TLX器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性的综合特性，使TT0554TLX非常适合高速数据端口和高频线路（如HDMI和DVI）应用。TT0554TLX的低钳位电压可确保受保护IC承受的应力最小。
商品特性
- 为高速数据线提供瞬态保护：IEC 61000-4-2（ESD）±27kV（空气放电）、±17kV（接触放电）；IEC 61000-4-4（EFT）40A（5/50 ns）；电缆放电事件（CDE）
- 小型封装（2.9mm×2.8mm×1.4mm）
- 可保护四条数据线
- 低电容：典型值0.3 pF（I/O - I/O）
- 低漏电流：在VRWM下典型值为0.1 μA
- 低钳位电压
- 每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击
- 环保产品
应用领域
- 串行ATA
- PCI Express
- 台式机、服务器和笔记本电脑
- MDDI端口
- USB 2.0/3.0电源和数据线保护
- 显示端口
- 高清晰度多媒体接口（HDMI）
- 数字视频接口（DVI）
