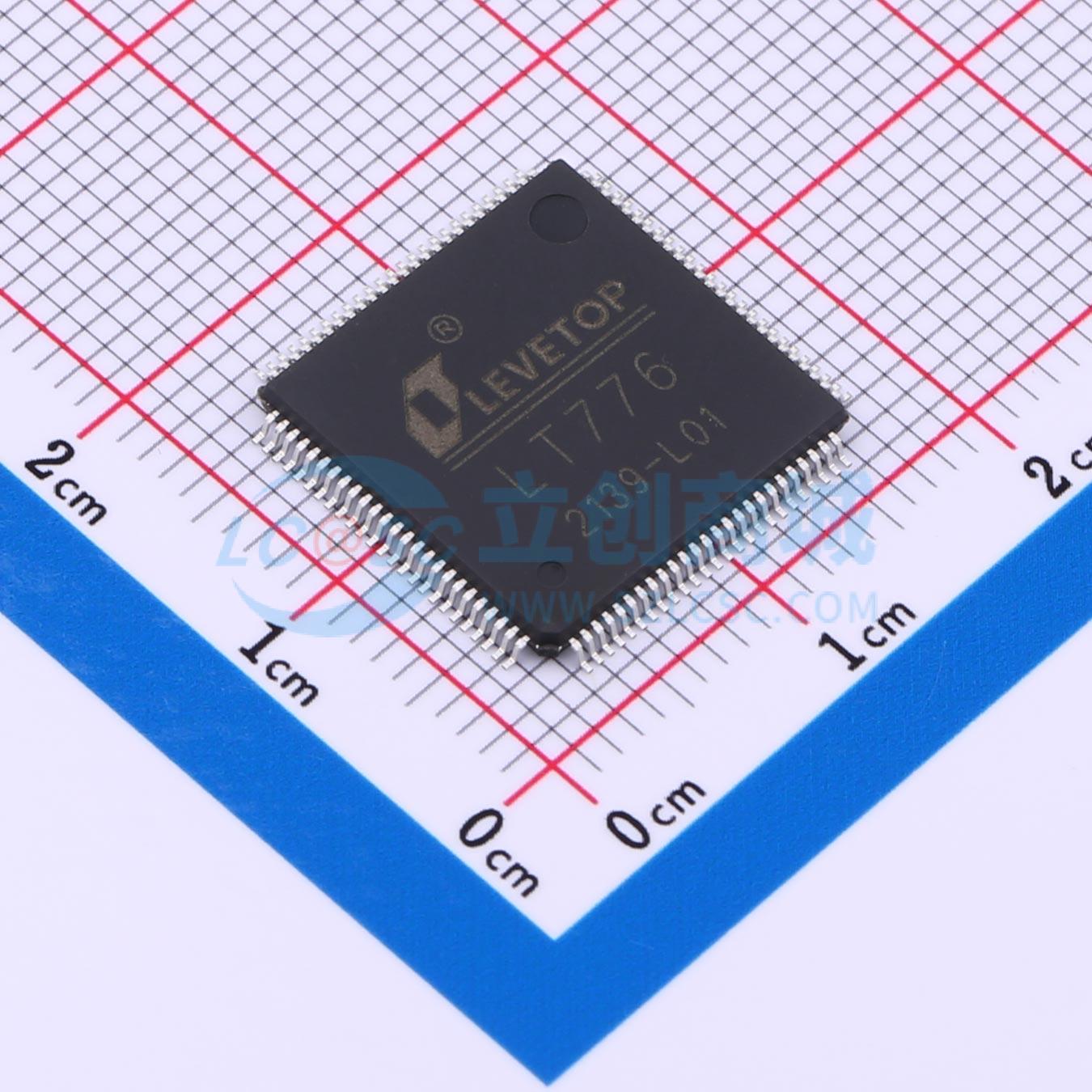

LT776

LT776是针对TFT LCD屏所设计的Uart串口屏控制芯片。其内部采用32bit M4核心架构，主要的功能就是提供Uart串口通讯，让主控端MCU透过简易的指令就能轻易的将要显示到TFT屏的内容传递给TFT屏上的LCD驱动器（Driver），LT776内部硬件及程序提供图形处理功能，能够提升TFT显示效率，及降低主控端MCU处理图形显示的时间，LT776支持最大显示分辨率为1024*768，可用于16bit RGB接口TFT屏、8/16位MCU接口的TFT屏，或是单色STN屏。 LT776内部的主频可达500MHz，含有256Kbytes Flash、128Kbytes SRAM，除了提供Uart串口通讯，也提供一个QSPI Flash接口，用来快速读取储存在外部SPI Flash的图片、动画、字库等信息，LT776可以配合开发的PC上位机软件（UI_Editor）、模拟软件（UI_Emulator），直接在电脑上进产品的UI显示界面开发，其所支持的串口屏指令包括图片显示、GIF动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示、二维码产生、音讯播放，及结合触控功能的效果等80多个指令，除了提升显示效率外，也大幅缩短TFT显示的开发周期。此外，LT776还提供多组的SCI（Uart）接口、CAN Bus接口，可以连接如蓝芽模块、WiFi模块，另外包括USB接口、SDIO、I2C、I2S、模拟输入AIN、DAC输出、PWM、通用GPIO接口及INT中断输入等接口，同时LT776提供DCMI（Digital Camera Interface）接口，可以外接摄像头，内部也自带了RTC时钟，丰富的功能增加了串口屏的实用性与适用范围。 由于具有高主频及含有高容量的Flash及SRAM，LT776也可以作为主控的MCU来使用，使用者可以在标准串口协议下将原有单片机功能移植到LT776，除了减降低成本也可以缩减开发的复杂度。LT776的显示功能非常适合用在中小尺寸TFT - LCD屏的电子产品上，如用来取代原单色屏产品，或是增加产品质感与档次，不会造成产品原主控端MCU太多的负担。

• 支持Uart串口屏通讯、Boudrate达115,200bps
• 内建高效32Bit MCU (M4 Core)解析串口屏指令，主频可达500MHz
• 内建256KB Flash、128KB SRAM内存
• 可以支持16bit RGB屏、8/16bit并口或是SPI串口的MCU屏
• 内建128Mb显示内存，提供多图层显示，可支持最高1024*768显示分辨率的TFT屏
• 支持外部QSPI/SPI Flash，可储存图片、动画、字库等信息
• 支持图片显示、GIF动画显示、循环图片显示、开机画面显示、进度条显示、文字符串显示指令功能
• 支持画点、线、圆、三角形、矩形等绘图指令功能、及二维码产生器功能
• 支持UartTFT_Tool及UI_Editor开发软件
• 支持电阻式触控屏、电容式触控屏
• 支持USB更新程序及更新SPI Flash数据功能
• 提供DCMI摄像头与I2S接口、ADC模拟输入、DAC音频输出接口
• 提供QSPI、SPI接口，及CAN Bus、3组Uart（SCI）接口
• 提供USB2.0、SDIO，及PWM/GPIO输出
• 内建RTC(Real Time Clock)时钟
• 内建时钟信号源
• 工作电压：3.0~3.6V
• LQFP - 100Pin (14mm *14mm)

• 各式小家电
• 智能家电
• 厨房家电
• 手持控制设备
• 工业控制板
• 电子仪器
• 医疗设备
• 小型检测设备
• 3D打印机
• 电动摩托车
• 个人医美
• 充电设备
• 闸机显示
• 水电表
• 带屏智能音箱
• 智能饮水机
• 空气净化器
