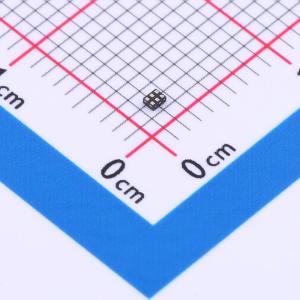

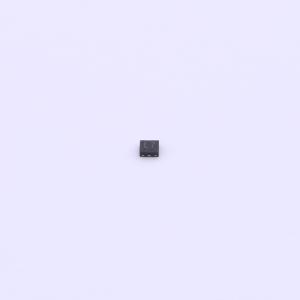

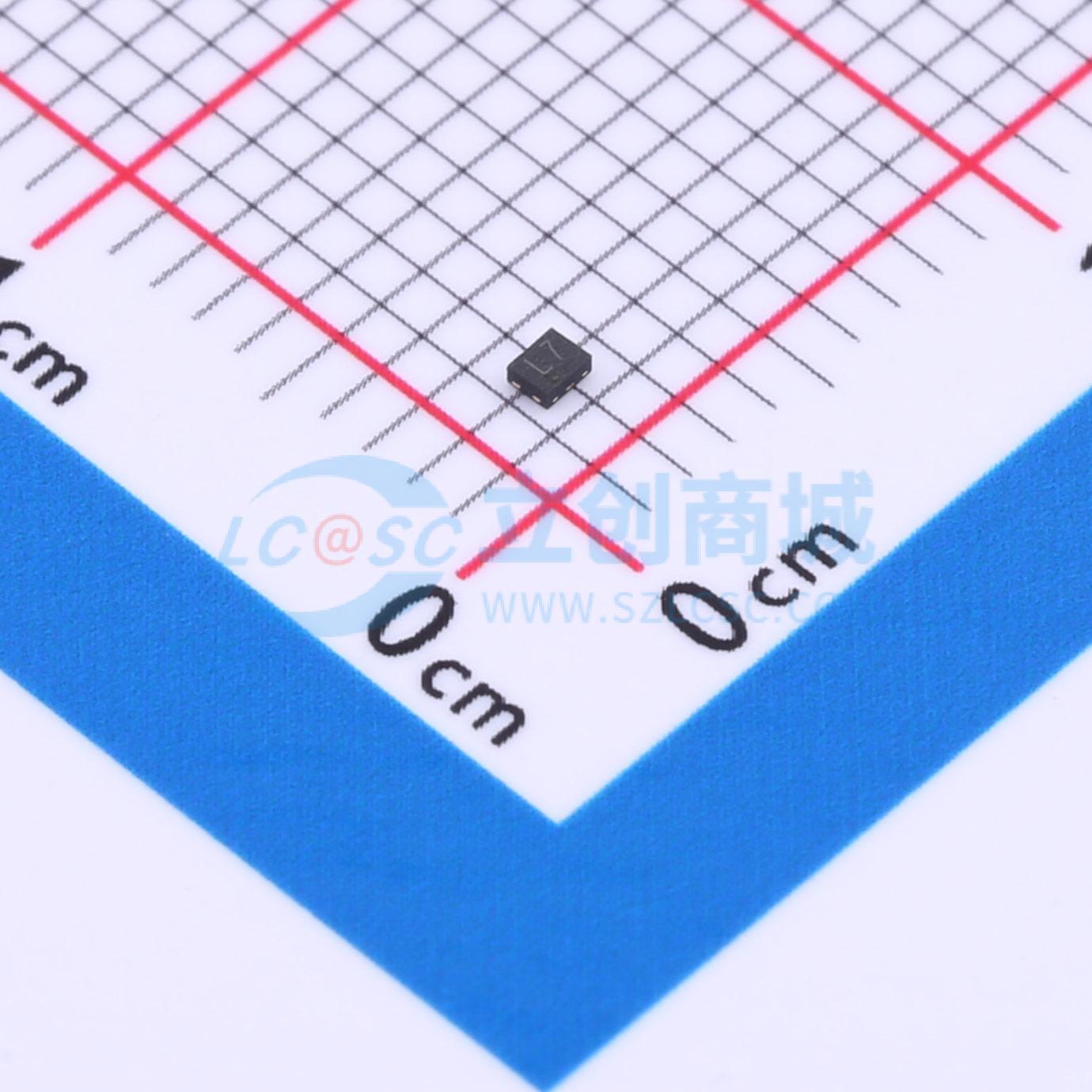

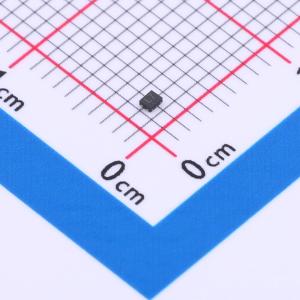

温馨提醒：图片仅供参考，商品以实物为准
AW15245DNR
全球导航卫星系统超低噪声放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AW15245DNR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器，具有专利的Smart-Linearity-Technology (SLT)，能够实现超低噪声系数、高线性度和高增益。
- 品牌名称
- AWINIC(艾为)
- 商品型号
- AW15245DNR
- 商品编号
- C5125875
- 商品封装
- QFN-6(0.9x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.5V~3.3V | |
| 工作电流 | 7.8mA | |
| 增益 | 18.9dB | |
| P1dB | -10.5dBm | |
| 噪声系数 | 0.9dB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 频率 | 1.164GHz~1.215GHz；1.55GHz~1.615GHz | |
| 输入回波损耗 | 10dB | |
| 输出回波损耗 | 18dB | |
| IP3 | -2dBm |
商品概述
AW15245DNR是一款专为全球导航卫星系统（GNSS）设计的低噪声放大器（LNA），适用于GPS、北斗、GLONASS、伽利略和 Compass 等系统。该放大器在 RFIN 和 RFOUT 端集成了片上直流阻隔电容，可靠近天线放置，对于 GPS L1 频段仅需一个外部输入匹配电感，降低了组装复杂度和 PCB 面积，是一种经济高效的解决方案。 AW15245DNR 采用了获得专利的智能线性技术（SLT），在 1.5V 至 3.3V 的宽电源电压范围内实现了超低噪声系数、高线性度和高增益。这些特性使 AW15245DNR 成为 GNSS LNA 的理想选择，它通过低噪声系数和高增益提高了灵敏度，凭借高线性度增强了对带外干扰信号的抗干扰能力，减少了前级滤波需求，从而降低了 GNSS 接收器的总体成本。 AW15245DNR 采用小型无铅、符合 RoHS 标准的 DFN 1.1 mm X 0.9 mm X 0.45 mm-6L 封装。
商品特性
- 采用获得专利的智能线性技术（SLT），减少 RF 环境干扰
- 超低电流 = 7.8 mA
- 超低噪声系数（NF） = 0.90 dB
- 高功率增益 = 18.9 dB
- 高输入 1dB 压缩点 = -10.5dBm
- GPS L1 频段仅需一个输入匹配电感
- RF 输出针对 GPS L1 频段内部匹配至 50 欧姆
- 电源电压：1.5V 至 3.3V
- 工作频率：1550~1615MHz；1164~1215MHz
- DFN 1.1 mmX0.9 mmX0.45 mm-6L 封装
- ±3kV HBM ESD 保护（包括 RFIN 和 RFOUT 引脚）
应用领域
- 智能手机、功能手机
- 平板电脑
- 个人导航设备
- 数码相机、数码摄像机
- RF 前端模块
- 完整的 GPS 芯片组模块
- 防盗保护（笔记本电脑、ATM 机）
