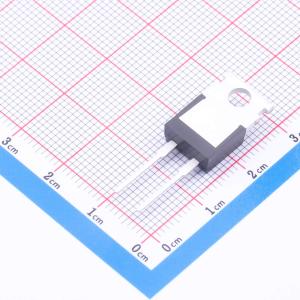

温馨提醒：图片仅供参考，商品以实物为准
NXPLQSC10650Q-HXY
碳化硅肖特基二极管，零反向恢复电流，零正向恢复电压，高频运行，温度无关的开关特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管为独立式配置，额定正向电流（IF）为10A，最大反向重复电压（VR）达650V，正向压降（VF）为1.5V，反向漏电流（IR）低至60μA。器件可承受90A的非重复峰值正向浪涌电流（IFSM），展现出良好的瞬态耐受能力。其材料特性支持高频工作，适用于对效率和热性能有较高要求的电源转换及功率因数校正等应用场景。
- 商品型号
- NXPLQSC10650Q-HXY
- 商品编号
- C53468144
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 3.424克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 30A | |
| 正向压降(Vf) | 1.8V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 60uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 90A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650伏肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频操作
- 温度无关的开关特性
- 极快的开关速度
- 正向电压VF具有正温度系数
- 用单极整流器替代双极整流器
- 基本无开关损耗
- 更高的效率
- 减少散热片需求
- 并联器件无热失控
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动器
