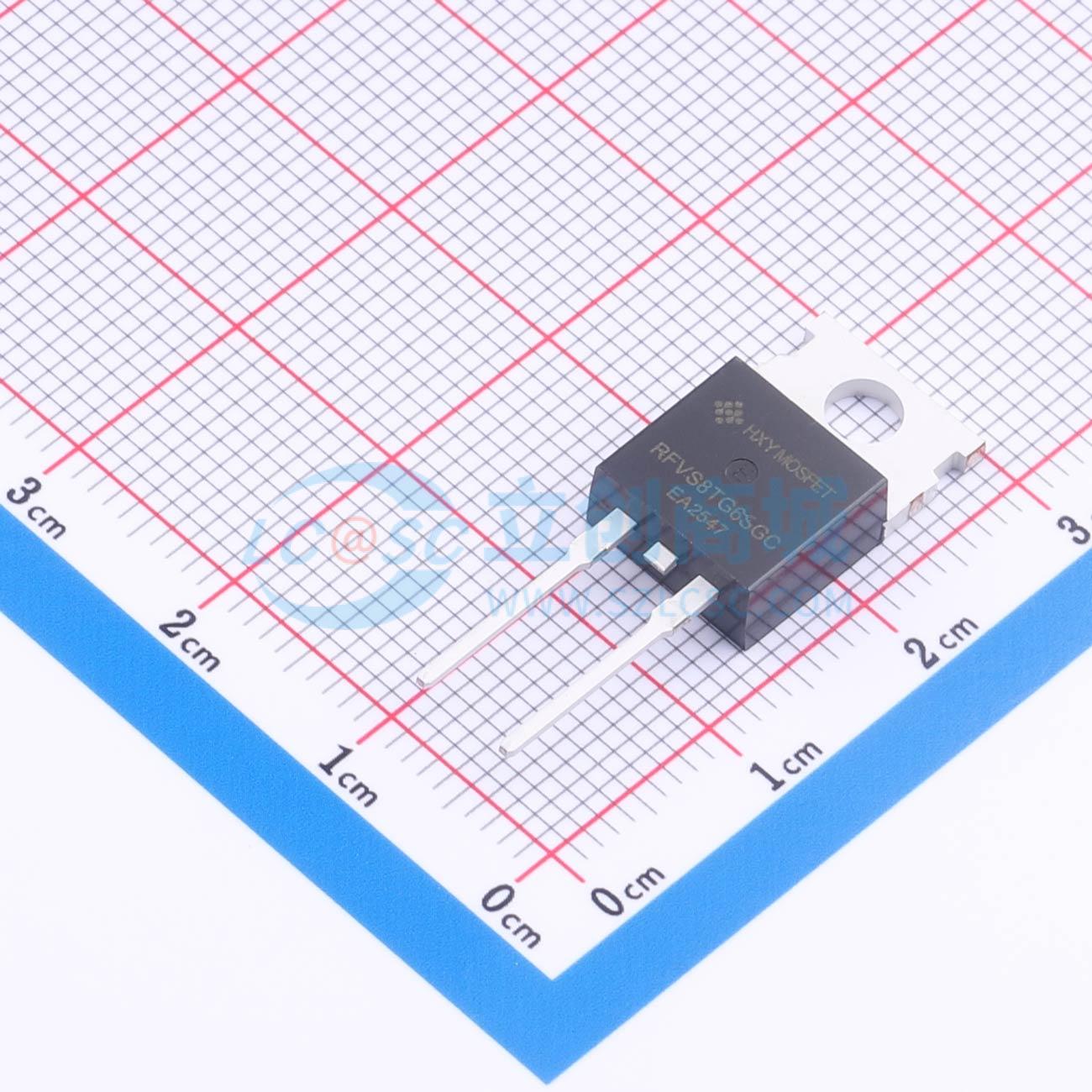

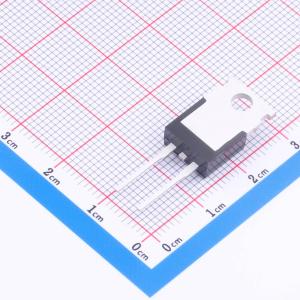

温馨提醒：图片仅供参考，商品以实物为准
RFVS8TG6SGC9-HXY
超快速恢复整流二极管，适用于高频操作，具备高浪涌正向电流能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该快恢复/高效率二极管采用独立式配置，额定正向电流为8A，最大反向重复峰值电压为600V，正向导通压降为1.5V，反向漏电流典型值为10μA，在非重复浪涌条件下可承受高达100A的峰值正向电流。其快速恢复特性和较低的导通损耗使其适用于高频整流及开关电源等对转换效率和响应速度有较高要求的电路拓扑中。
- 商品型号
- RFVS8TG6SGC9-HXY
- 商品编号
- C53468158
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 3.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.5V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@600V | |
| 反向恢复时间(Trr) | 50ns | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 100A |
商品特性
- 高频操作
- 高浪涌正向电流能力
- 高纯度、高温环氧树脂封装，增强机械强度和防潮性
- 保护环，增强耐用性和长期可靠性
- 按照JESD 22 - B106标准，最大浸焊温度275°C，时间7秒
应用领域
开关电源、转换器、续流二极管和反接电池保护
