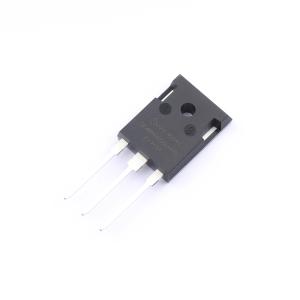

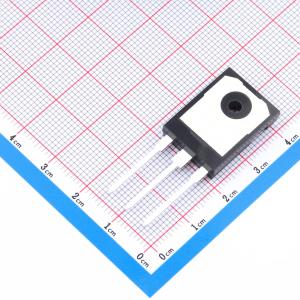

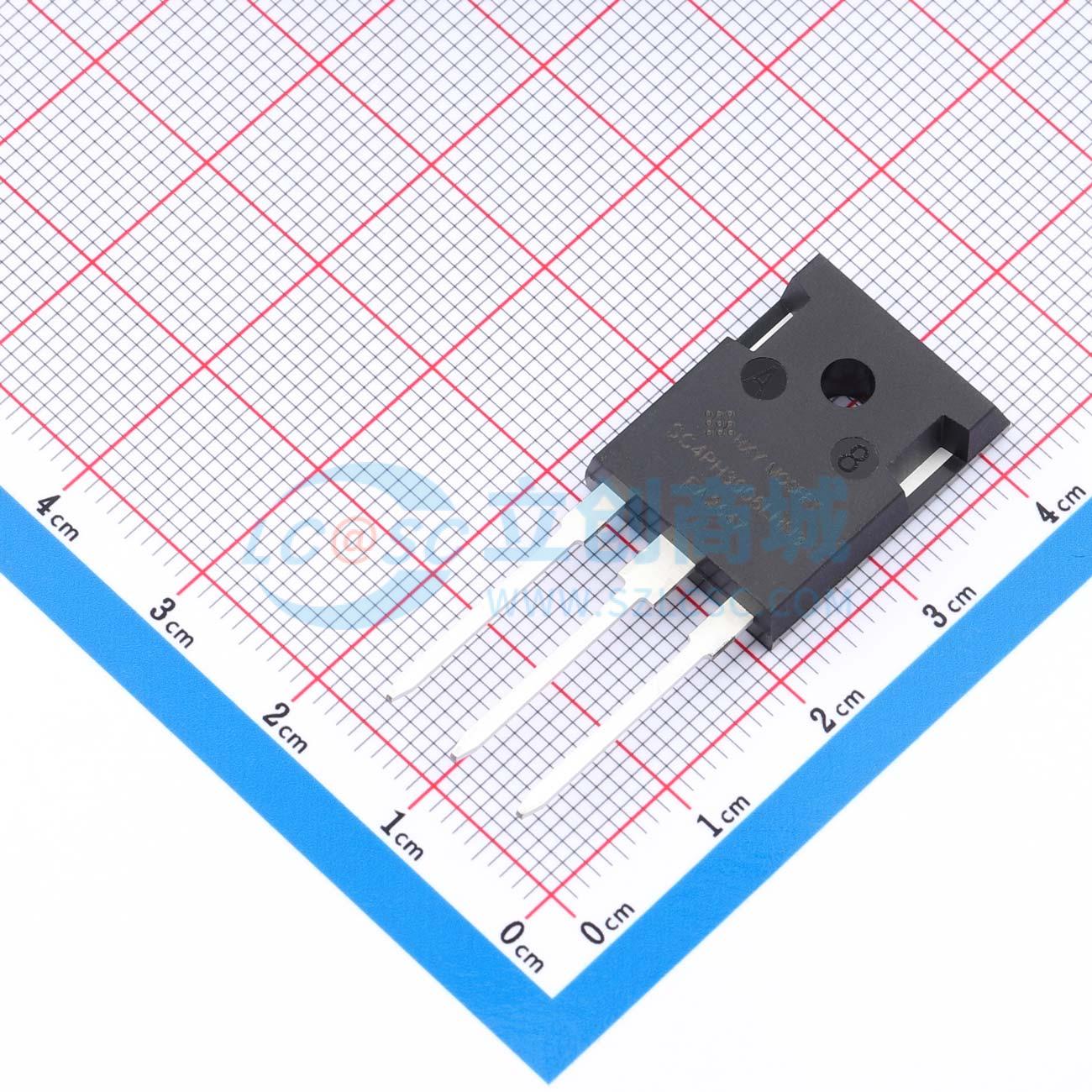

VSC4PH3006LHN3-HXY
超快恢复整流二极管，具备高浪涌能力、低正向压降、高电流能力和超快开关速度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该快恢复/高效率二极管采用1对共阴极配置，正向平均电流为30A，反向重复峰值电压达600V，正向压降为1.59V，反向漏电流仅为1μA。器件具备250A的非重复浪涌正向电流承受能力，恢复时间短，开关损耗低。其共阴极结构便于桥式或双输出拓扑中的布局布线，在高频电源转换、功率因数校正及类似对效率和响应速度有较高要求的场合中表现稳定可靠。
- 商品型号
- VSC4PH3006LHN3-HXY
- 商品编号
- C53468180
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.246667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 2V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200uA | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品特性
- 高浪涌能力
- 低正向压降
- 高电流能力
- 超快速开关速度，实现高效率
