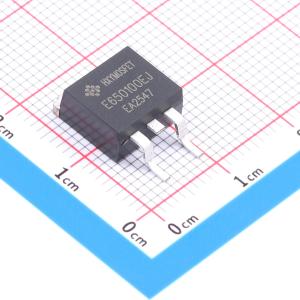

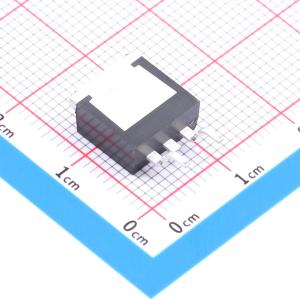

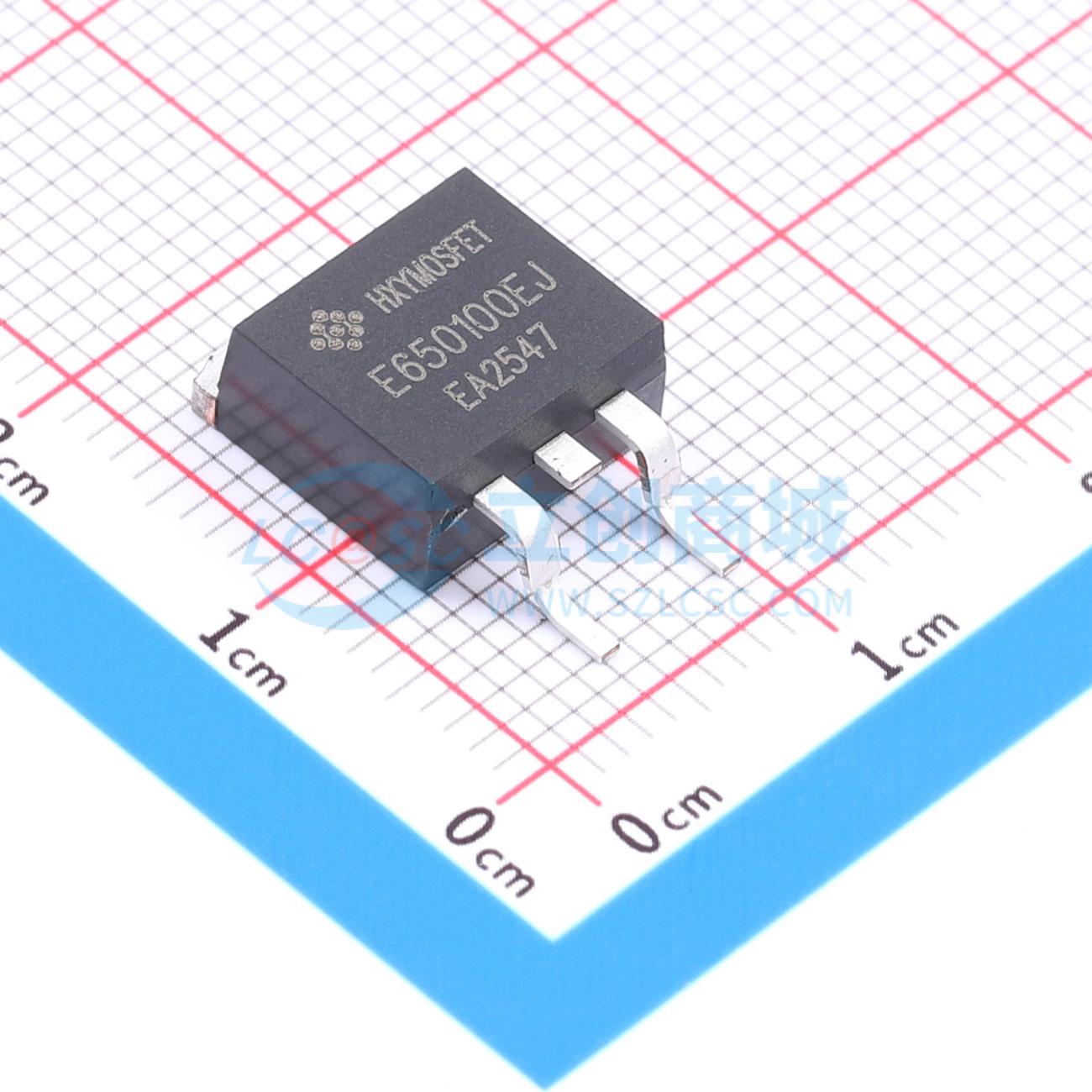

PNE650100EJ-QJ-HXY
碳化硅肖特基二极管，适用于高频应用，具有低导通损耗、低开关损耗和高浪涌电流能力
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管为独立式配置，额定正向电流（IF）为10A，最大反向重复峰值电压（VR）为650V，正向压降（VF）典型值为1.3V，反向漏电流（IR）为50μA，非重复峰值正向浪涌电流（IFSM）可达80A。其低导通压降与优异的反向阻断能力，使其适用于高频开关电源、功率因数校正及各类高效电能转换系统中，在提升整体效率的同时保持良好的热稳定性。
- 商品型号
- PNE650100EJ-QJ-HXY
- 商品编号
- C53468176
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 30A | |
| 正向压降(Vf) | - |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 80A | |
| 工作结温范围 | -55℃~+175℃ |
商品概述
该产品系列提供了最先进的性能。它专为需要高效率和高可靠性的高频应用而设计。
商品特性
- 由于低VF，导通损耗低
- 由于微小的QC，开关损耗极低
- 由于更好的浪涌电流，具有高耐用性
- 具备工业标准的质量和可靠性
应用领域
- 不间断电源（UPS）
- 功率逆变器
- 高性能开关电源（SMPS）
- 功率因数校正
