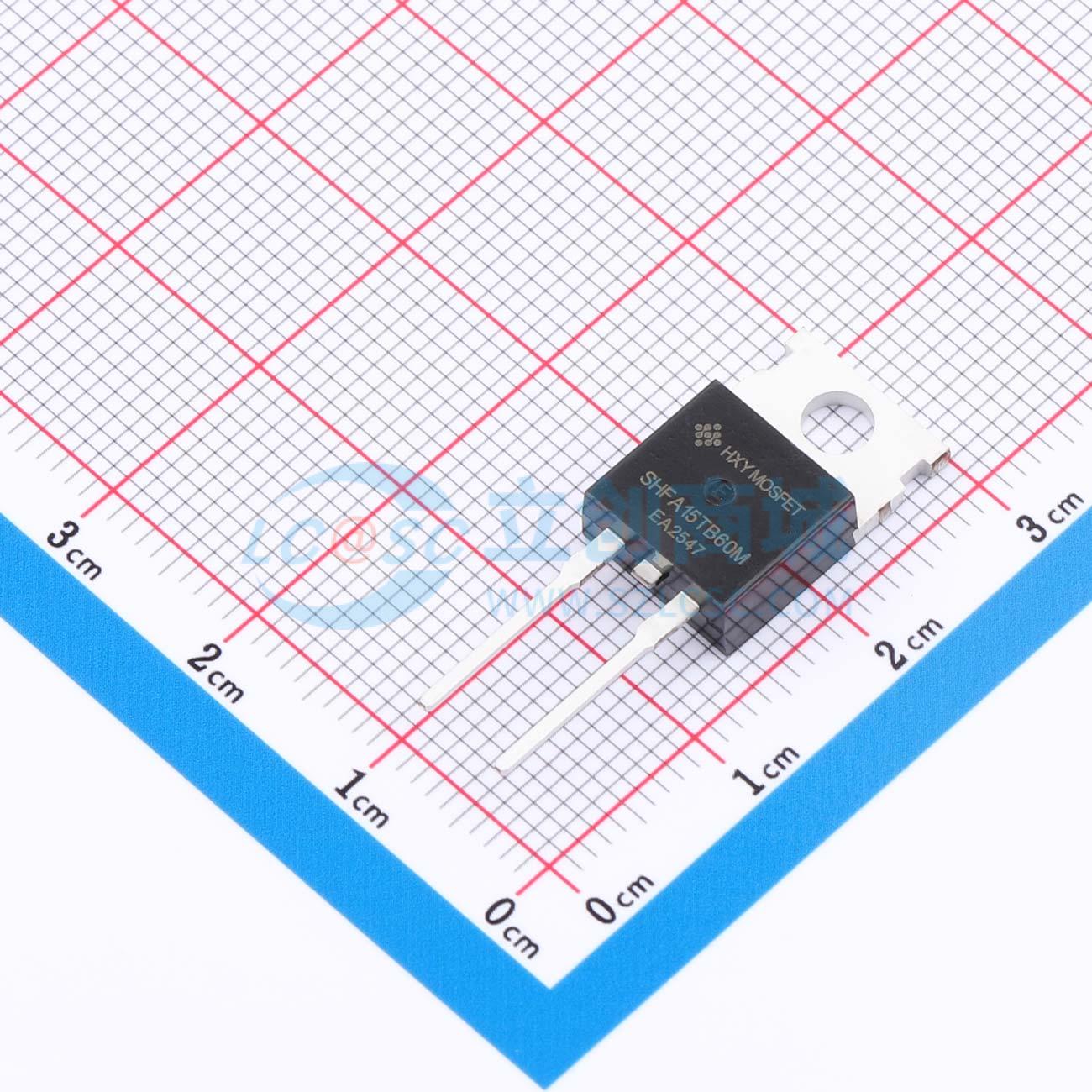

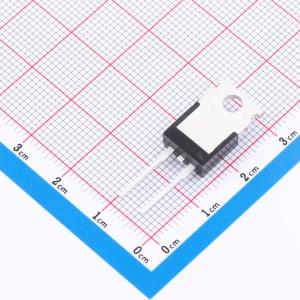

温馨提醒：图片仅供参考，商品以实物为准
VSHFA15TB60-M3-HXY
超快恢复整流二极管，玻璃钝化芯片，开关速度快，反向漏电流低，浪涌容量高
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该快恢复/高效率二极管采用独立式配置，额定正向电流（IF）为15A，最大反向重复电压（VR）为600V，正向压降（VF）典型值为1.5V，反向漏电流（IR）低至10μA，在瞬态条件下可承受高达150A的非重复峰值正向浪涌电流（IFSM）。器件具备快速恢复特性和较低的导通损耗，适用于对开关速度和能效要求较高的电源转换、逆变及高频整流等电力电子应用。
- 商品型号
- VSHFA15TB60-M3-HXY
- 商品编号
- C53468161
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 3.276克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.5V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10uA@600V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | -55℃~+150℃ | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品特性
- 玻璃钝化芯片
- 超快开关时间，实现高效率
- 低反向漏电流
- 高浪涌容量
应用领域
典型应用于开关电源、转换器、续流二极管和反接电池保护。
