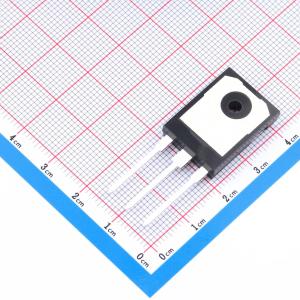

温馨提醒：图片仅供参考，商品以实物为准
VSC4PH3006L-N3-HXY
超快恢复整流二极管，具备高浪涌能力、低正向压降、高电流能力和超快开关速度
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该快恢复/高效率二极管采用1对共阴极配置，额定正向电流（IF）为30A，最大反向重复电压（VR）为600V。其正向压降（VF）为1.59V，反向漏电流（IR）低至1μA，体现出良好的导通与阻断性能。器件可承受高达250A的非重复浪涌正向电流（IFSM），适用于高频整流及开关电源等对效率和响应速度有较高要求的电路拓扑中，共阴极结构便于桥式或双路输出设计，提升布局紧凑性与系统可靠性。
- 商品型号
- VSC4PH3006L-N3-HXY
- 商品编号
- C53468165
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.274576克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 2V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 30A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 200uA@600V | |
| 反向恢复时间(Trr) | - | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | - |
商品特性
- 高浪涌能力
- 低正向压降
- 高电流能力
- 用于高效的超快开关速度
