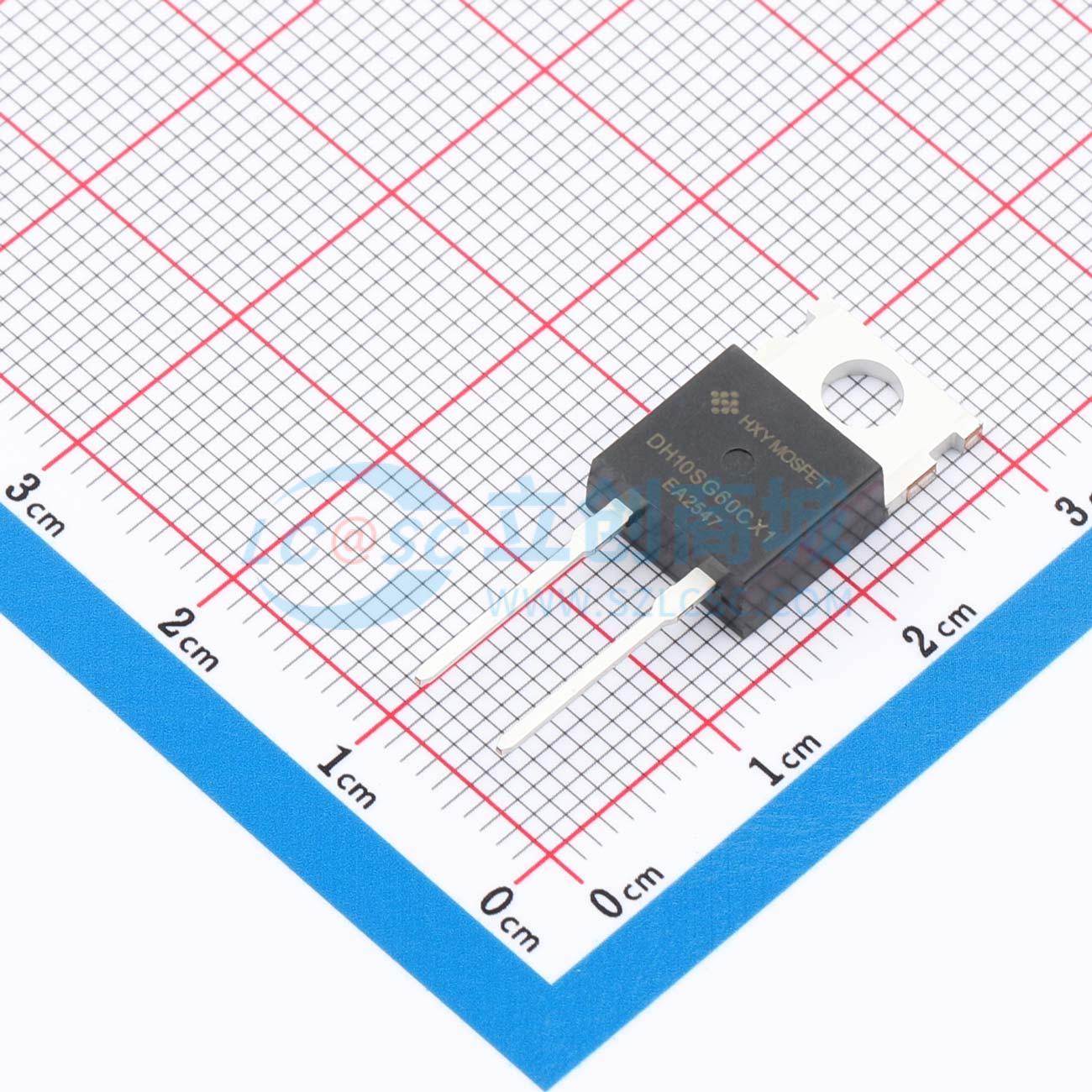

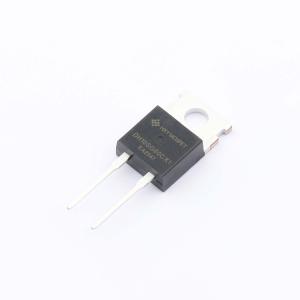

温馨提醒：图片仅供参考，商品以实物为准
IDH10SG60CXKSA1-HXY
碳化硅肖特基二极管，零反向恢复电流，零正向恢复电压，高频操作，超快开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，额定正向电流为10A，最大反向重复电压为650V，正向导通压降典型值为1.5V，在25°C时反向漏电流仅为60μA。器件可承受高达90A的非重复峰值正向浪涌电流，适用于高频、高效率的电源转换系统。其材料特性有助于降低开关损耗并提升热稳定性，适合对体积与能效有较高要求的应用场合。
- 商品型号
- IDH10SG60CXKSA1-HXY
- 商品编号
- C53468149
- 商品封装
- TO-220C-2L
- 包装方式
- 管装
- 商品毛重
- 3.328克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 30A | |
| 正向压降(Vf) | 1.8V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 60uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 90A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650伏肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频操作
- 温度无关的开关特性
- 极快的开关速度
- 正向电压VF具有正温度系数
- 用单极整流器替代双极整流器
- 基本无开关损耗
- 更高的效率
- 减少散热片需求
- 并联器件无热失控
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动
