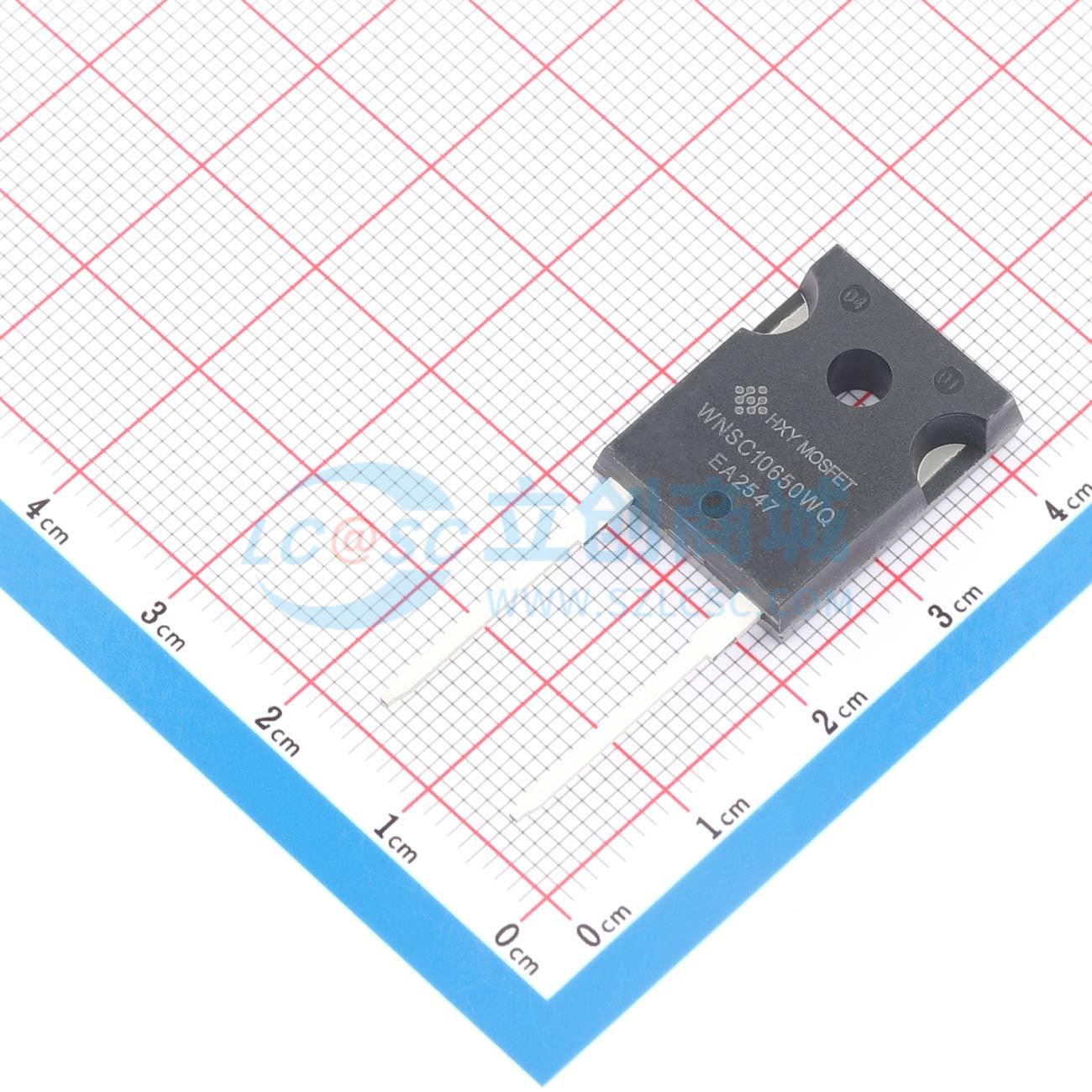

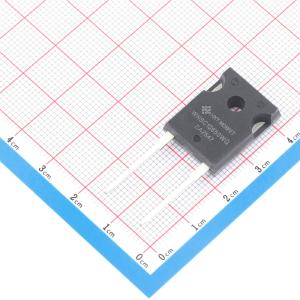

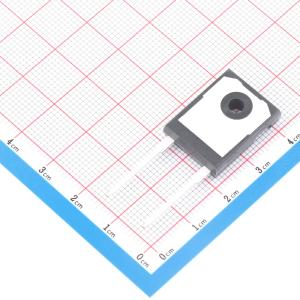

WNSC10650WQ-HXY
WNSC10650WQ-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该碳化硅二极管采用独立式配置，额定正向电流为10A，最大反向重复电压达650V，正向导通压降典型值为1.37V。凭借碳化硅材料的固有优势，器件在高频工作条件下展现出较低的导通损耗和优异的热性能，适用于对效率和紧凑布局有较高要求的电源转换系统。其电气特性有助于提升整体电路的能效与稳定性。
- 商品型号
- WNSC10650WQ-HXY
- 商品编号
- C53468150
- 商品封装
- TO-247-2L
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅二极管 | |
| 二极管配置 | - | |
| 整流电流 | 33A | |
| 正向压降(Vf) | 1.7V@10A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 650V | |
| 反向电流(Ir) | 50uA@650V | |
| 非重复峰值浪涌电流 (Ifsm) | 80A | |
| 工作结温范围 | -55℃~+175℃ |
商品特性
- 650伏肖特基整流器
- 零反向恢复电流
- 零正向恢复电压
- 高频操作
- 与温度无关的开关特性
- 极快速开关
- 正向电压VF具有正温度系数
应用领域
- 开关模式电源
- 功率因数校正
- 电机驱动器
