温馨提醒：图片仅供参考，商品以实物为准

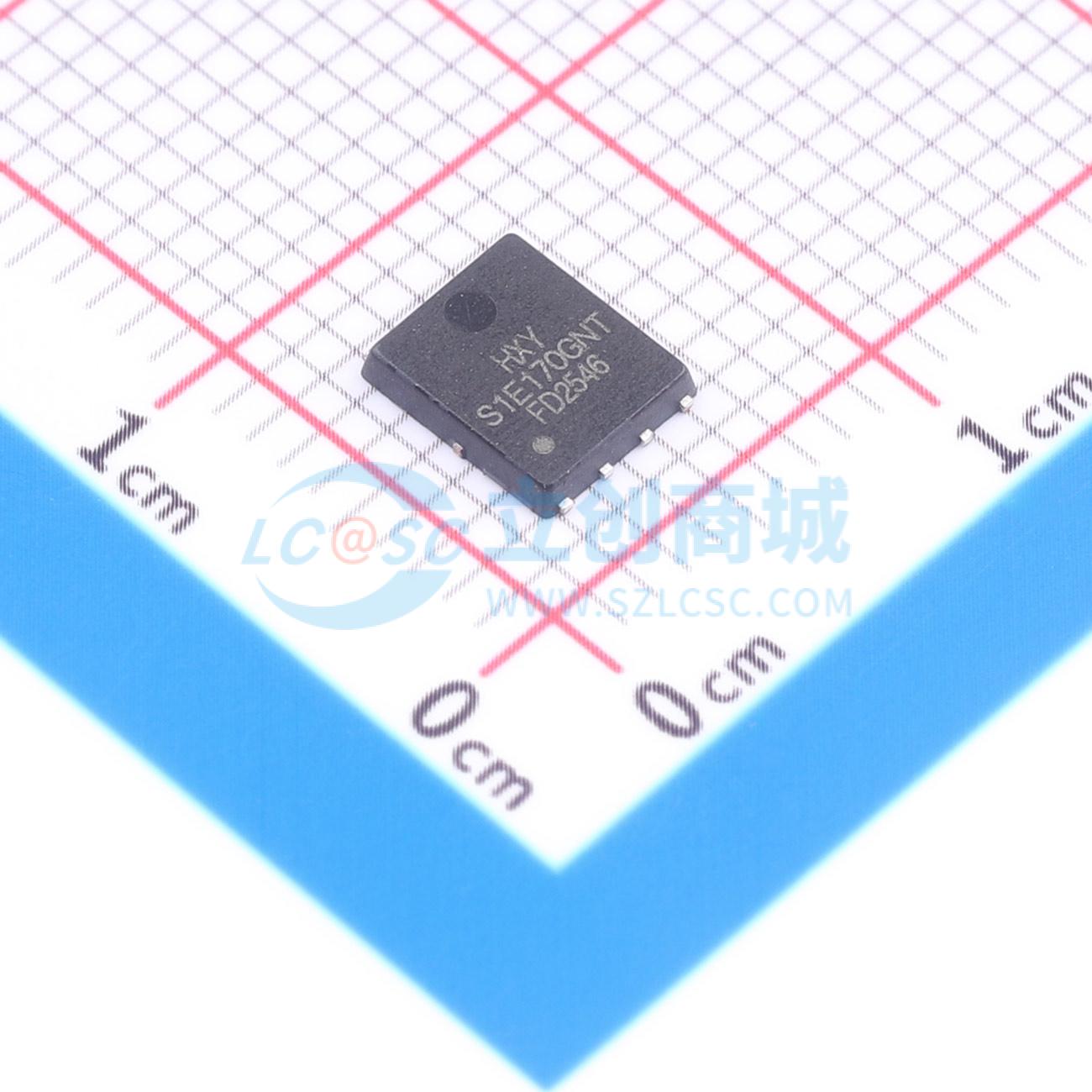

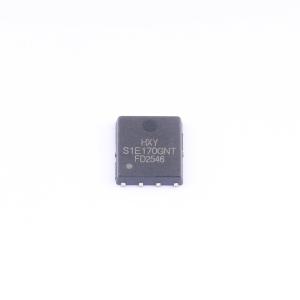

RS1E170GNTB-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有80A的连续漏极电流（ID）、30V的漏源击穿电压（VDSS）、4.7毫欧的导通电阻（RDS(ON)）以及20V的最大栅源电压（VGS）。其极低的导通电阻有效降低导通损耗，适用于高电流、高效率要求的电源管理、电池供电系统及中低电压开关应用。器件在大电流工作条件下仍能维持较低温升，适合对热性能和功率密度有较高需求的电路设计。
- 商品型号
- RS1E170GNTB-HXY
- 商品编号
- C53263002
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.161224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 4.7mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 38nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.93nF | |
| 反向传输电容(Crss) | 260pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 310pF | |
| 栅极电压(Vgs) | ±20V |
