温馨提醒：图片仅供参考，商品以实物为准

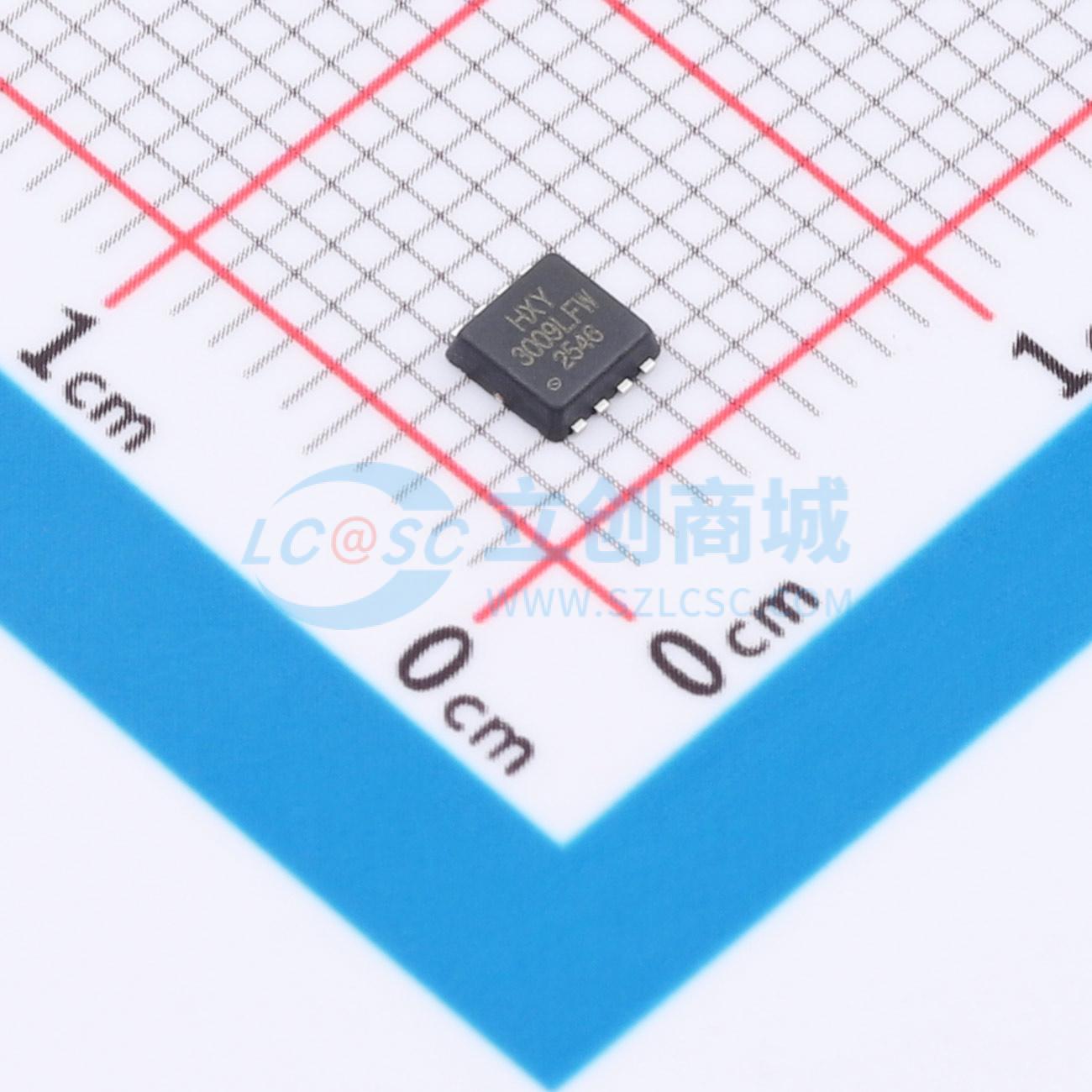

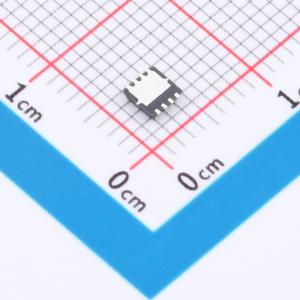

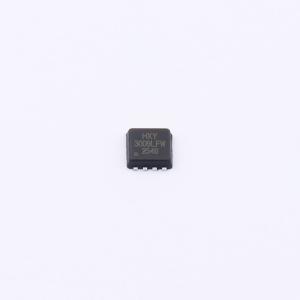

DMT3009LFVW-7-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具备45A的连续漏极电流（ID）、30V的漏源击穿电压（VDSS）、6毫欧的导通电阻（RDS(ON)）以及20V的最大栅源电压（VGS）。低导通电阻有助于降低导通损耗，提升整体能效，适用于高效率电源转换、便携式设备供电系统及各类中低电压开关电路。其电气特性支持稳定可靠的开关操作，在注重热管理和空间紧凑的设计中具有良好的适应性。
- 商品型号
- DMT3009LFVW-7-HXY
- 商品编号
- C53263001
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 耗散功率(Pd) | 37.5W | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 9.8nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 940pF | |
| 反向传输电容(Crss) | 109pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 131pF | |
| 栅极电压(Vgs) | ±20V |
