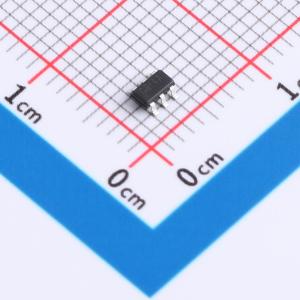

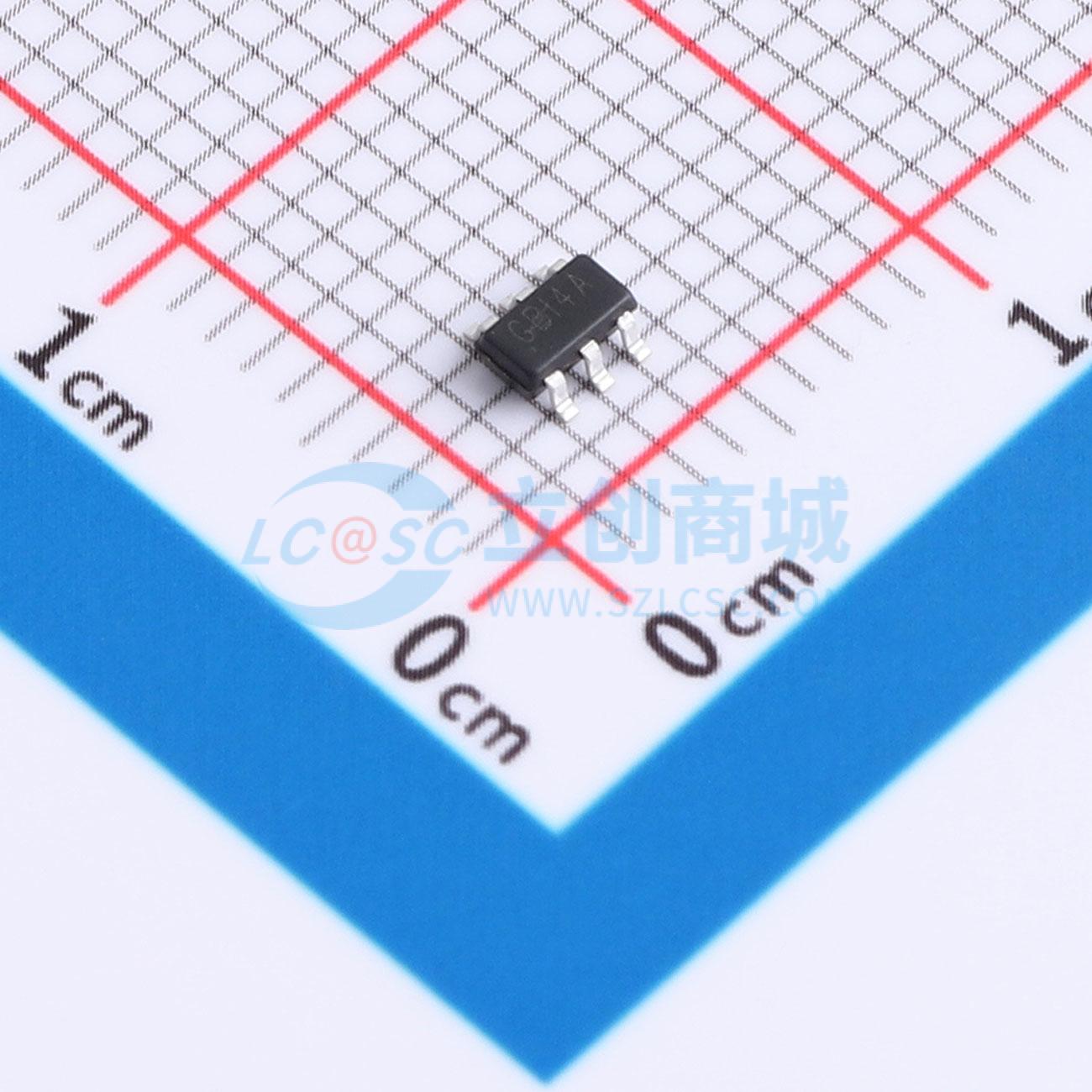

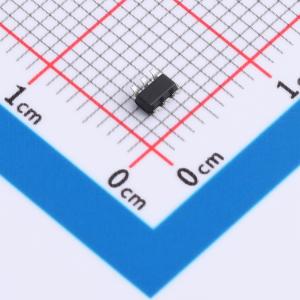

温馨提醒：图片仅供参考，商品以实物为准
R1244N001B-TR-FE-MS
高频同步整流降压开关模式转换器，内置功率MOSFET，适用于节省空间的SOT-23-6封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- R1244N001B-TR-FE-MS是一个高频率、同步整流、降压型开关模式转换器,具有内部功率MOSFET。它提供了一个非常紧凑的解决方案,可在宽输入电压范围内实现1.5A峰值输出电流,具有出色的负载和线路调节性能。该芯片需要最少的外部组件,采用节省空间的SOT-23-6封装。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- R1244N001B-TR-FE-MS
- 商品编号
- C52988841
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4V~30V | |
| 输出电流 | 1.2A | |
| 开关频率 | 1.2MHz~1.6MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 逐波限流；过流保护；打嗝限流 |
商品概述
R1244N001B-TR-FE-MS 是一款高频、同步整流、降压型开关模式转换器，内置功率 MOSFET。该器件在宽输入电源电压范围内可提供高达 1.5A 的峰值输出电流，并具备优异的负载和线路调整率。该解决方案非常紧凑，仅需极少量的常用外部元件，并采用节省空间的 SOT-23-6 封装。
商品特性
- 4V 至 30V 的宽工作输入范围
- 1.2A 连续输出电流
- 1.4MHz 开关频率
- 具备打嗝模式的短路保护
- 内置过流限制
- 内置过压保护
- 强制脉宽调制模式
- 内部软启动
- 200mΩ/150mΩ 低导通电阻内部功率 MOSFET
- 输出电压可从 0.8V 起调节
- 无需肖特基二极管
- 集成内部补偿
- 热关断保护
- 采用 SOT23-6 封装
- -40℃ to +85℃ 工作温度范围
应用领域
- 闭路电视摄像头
- 平板电视与显示器
- 电池充电器
- 分布式电源系统
