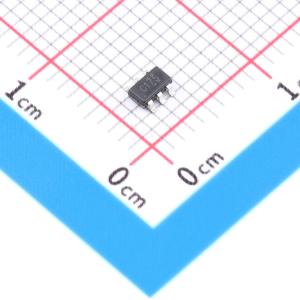

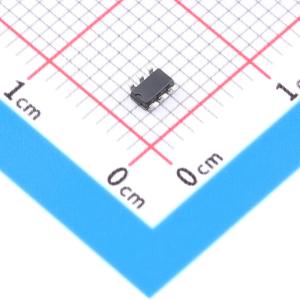

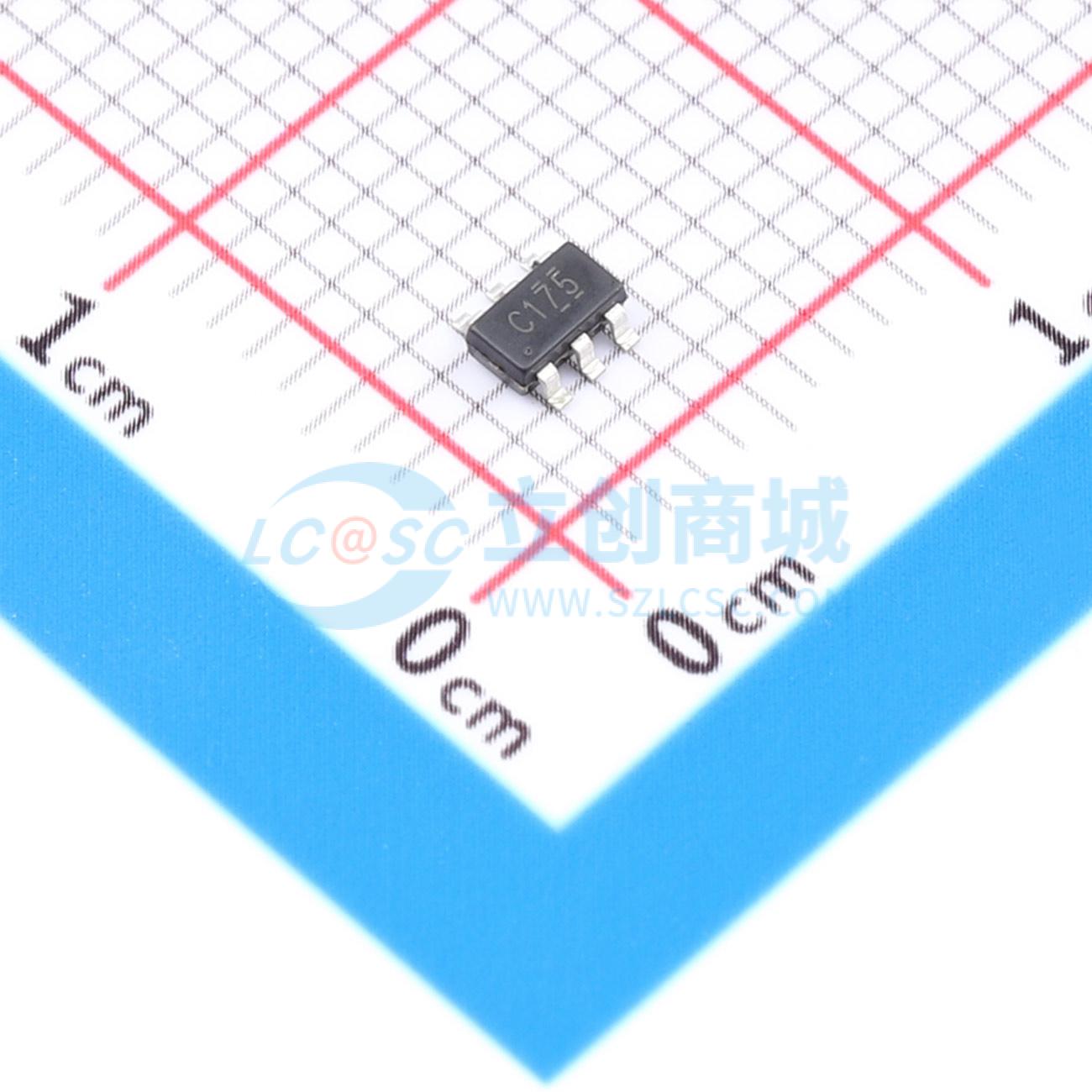

74LVC2G17GV-MS
74LVC2G17GV-MS
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款74LVC2G17GV-MS是双非反相施密特触发器，供电电压1.65V-5.5V，输入耐5.5V高压，可适配3.3V与5V混合电压环境。它具高抗干扰性，支持部分掉电模式，应用上可作高噪声环境的波形和脉冲整形器，也用于3.3V与5V系统的电平转换，适配电脑、手机、GPS等消费电子，以及网络设备、工业自动化控制设备和信号处理设备。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 74LVC2G17GV-MS
- 商品编号
- C52988859
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | - | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC2G17Gx双施密特触发器缓冲器的工作电压范围为1.65V至5.5V。该器件包含两个缓冲器，执行布尔函数Y = A。由于采用施密特触发器输入，器件对于正向（VT+）和负向（VT-）信号可能具有不同的输入阈值电平，从而提供迟滞（ΔVT），这使得器件能够容忍缓慢或嘈杂的输入信号。该器件完全支持使用Ioff的部分断电应用。Ioff电路会禁用输出，防止器件断电时产生破坏性的电流回流。
商品特性
- 施密特触发器输入提供迟滞
- 支持5V VCC操作
- 输入可接受高达5.5V的电压
- 在3.3V下最大传输延迟为5.4 ns
- 在3.3V下提供±24 mA输出驱动能力
- Ioff支持部分断电模式
应用领域
- AV接收器
- 音频底座
- 蓝光播放器和家庭影院
- MP3播放器/录音机
- 个人数字助理
