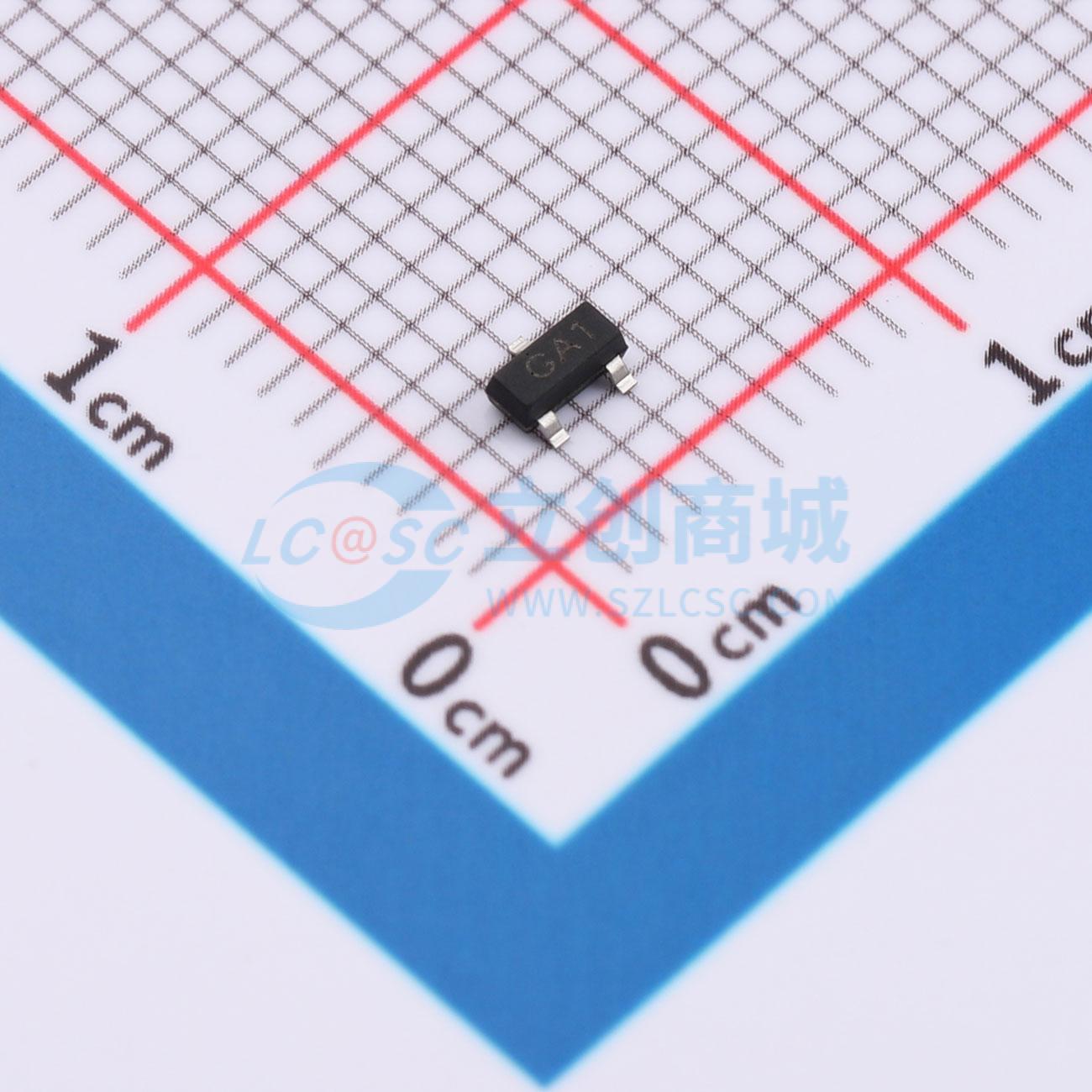

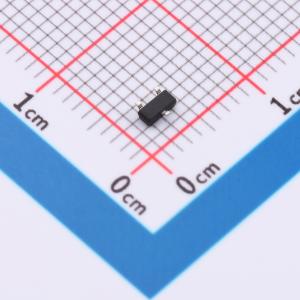

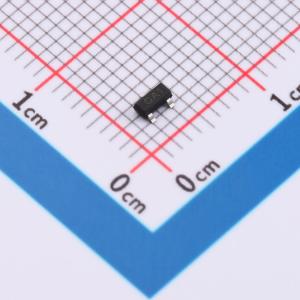

温馨提醒：图片仅供参考，商品以实物为准
TL431BMFDT-MS
三端可调并联稳压器，具有热稳定性、低温度系数和低输出阻抗，适用于开关电源、充电器等
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL431BMFDT-MS采用SOT23封装，是一个三端可调并联稳压器，可以通过两个外部电阻将输出电压设置在 Vref（约 2.495V）和 36V 之间的任何值。这些器件具有 0.15Ω（典型值）的输出阻抗。有源输出电路可以提供非常尖锐的传导特性，这些器件的特性使其在许多应用中成为齐纳二极管的绝佳替代品，这些应用包括板载电压调节、可调电源以及电源开/关。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- TL431BMFDT-MS
- 商品编号
- C52988878
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.038533克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.5V~36V | |
| 输出电流 | 100mA | |
| 精度 | ±0.5% | |
| 温度系数 | 20ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | 并联 | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 400uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
TL431BMFDT - MS是一款三端可调并联稳压器，在整个工作范围内具有有保证的热稳定性。它具有陡峭的导通特性、低温度系数和低输出阻抗，使其成为开关电源、充电器和其他可调稳压器等应用中齐纳二极管的理想替代品。TL431BMFDT - MS的输出电压可以设置为VREF（2.5V）到相应最大阴极电压（36V）之间的任何值。TL431BMFDT - MS精密基准提供两种电压容差：0.5%。
商品特性
- 可编程精确输出电压范围为2.5V至36V
- 容性负载下具有高稳定性
- 低温度偏差：典型值4.5mV
- 低等效全范围温度系数，典型值为20PPM/°C
- 灌电流能力为1mA至100mA
- 低输出噪声
- 宽工作范围为 - 40°C至 + 125°C
- 无铅封装
- 采用“绿色”模塑料的无铅封装
应用领域
- 充电器
- 电压适配器
- 开关电源
- 显卡
- 精密电压基准
