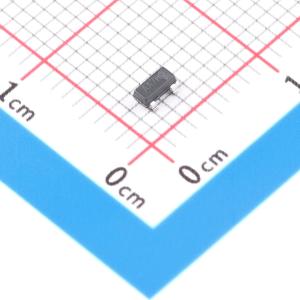

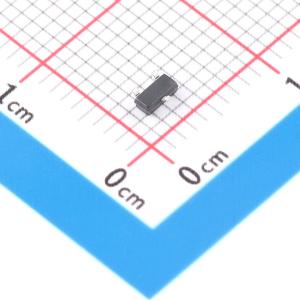

TL431ASA-7-MS
三端可调稳压器系列，具有温度补偿、低动态输出阻抗、低输出噪声电压和快速开启响应等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TL431ASA-7-MS采用SOT23封装，是一个三端可调并联稳压器，可以通过两个外部电阻将输出电压设置在 Vref（约 2.495V）和 36V 之间的任何值。这些器件具有 0.15Ω（典型值）的输出阻抗。有源输出电路可以提供非常尖锐的传导特性，这些器件的特性使其在许多应用中成为齐纳二极管的绝佳替代品，这些应用包括板载电压调节、可调电源以及电源开/关。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- TL431ASA-7-MS
- 商品编号
- C52988880
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电压基准芯片 | |
| 输出类型 | 可调 | |
| 工作电压 | - | |
| 输出电压 | 2.495V~40V | |
| 输出电流 | - | |
| 精度 | - | |
| 温度系数 | 50ppm/℃ |
| 属性 | 参数值 | |
|---|---|---|
| 电压基准类型 | - | |
| 静态电流(Iq) | - | |
| 最小阴极电流调节 | 250uA | |
| 噪声(0.1Hz-10Hz) | - | |
| 噪声(10Hz-10kHz) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
TL431ASxx - xx - MS是一个三端可调稳压器系列，在适用的温度范围内具有有保证的热稳定性。通过两个外部电阻，输出电压可以设置为参考电压（约2.5伏）至40伏之间的任何值。这些器件的典型动态输出阻抗为0.2Ω。有源输出电路具有非常陡峭的开启特性，这使得这些器件在许多应用中是齐纳二极管的优秀替代品。
商品特性
- 可编程输出电压至36V
- 低动态输出阻抗0.27Ω（典型值）
- 灌电流能力为0.1 mA至100 mA
- 等效全范围温度系数为50 ppm/℃
- 全额定工作温度范围内温度补偿
- 低输出噪声电压
- 快速开启响应
- TO - 92、SOP - 8、SOT - 89 - 3或SOT - 23封装
