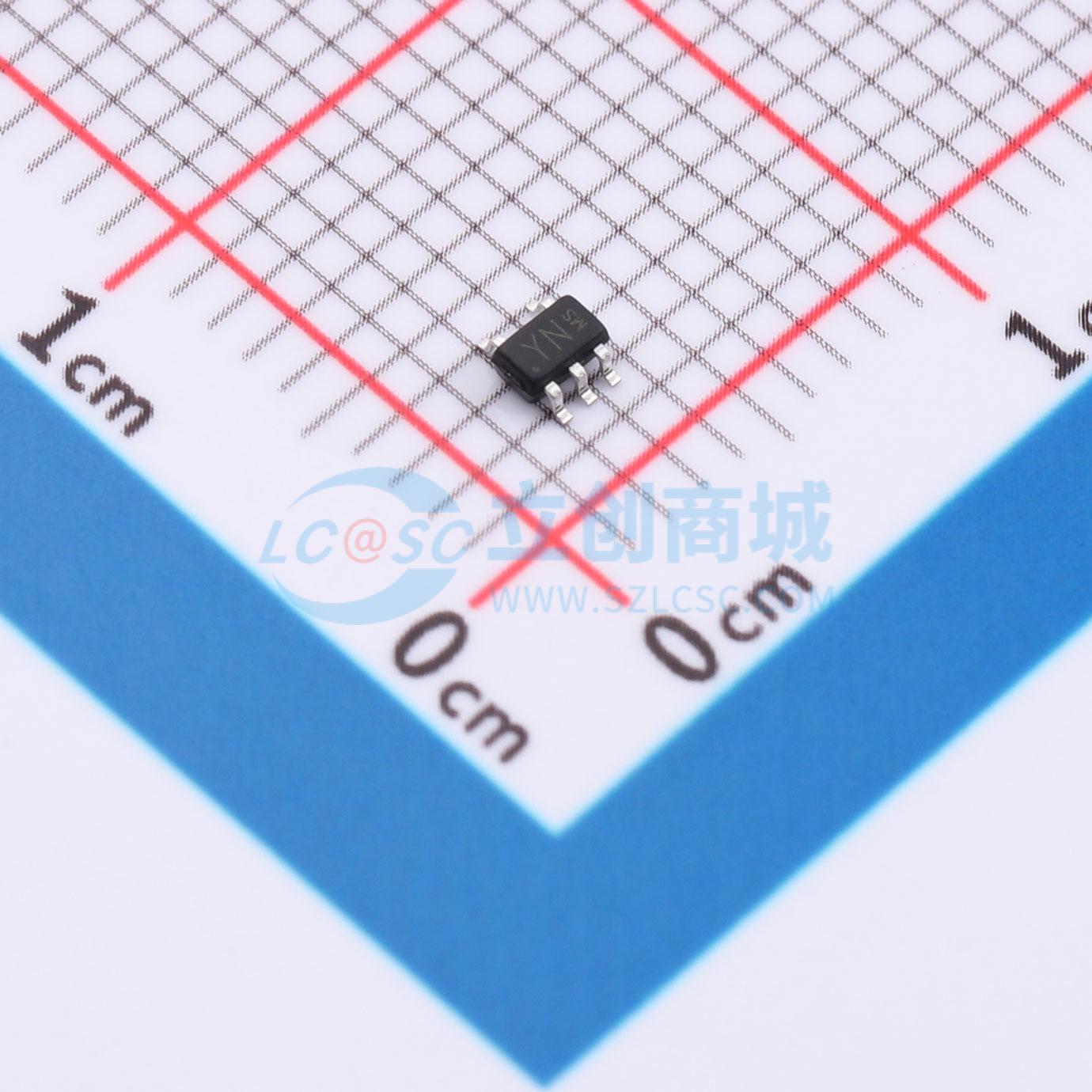

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G34GW-MS
CMOS单缓冲器，支持电压转换，具有低功耗和断电保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款74LVC1G34GW-MS逻辑芯片，采用SOT-353封装，它具有低功耗和超高速性能，适用于需要高速信号处理和低功耗的数字电路设计，常见于微处理器系统、数据通信、信号路由、控制电路以及其他高速逻辑应用中的理想选择。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 74LVC1G34GW-MS
- 商品编号
- C52988860
- 商品封装
- SOT-353
- 包装方式
- 编带
- 商品毛重
- 0.036033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3ns@5V,50pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
74LVC1G34GW-MS/74LVC1G34GV-MS 单缓冲器的工作电压范围为 1.65V 至 5.5V。该器件包含一个缓冲器，执行布尔函数 Y = A。这款 CMOS 器件在宽泛的 VCC 工作范围内保持低静态功耗的同时，具备高输出驱动能力。该器件完全支持使用 Ioff 的部分掉电应用。Ioff 电路会禁用输出，防止器件掉电时产生破坏性的电流回流。
商品特性
- 低功耗，最大 Icc 为 10 μA
- 支持 5V Vcc 工作
- 输入可接受高达 5.5V 的电压
- 在 3.3V 下最大传播延迟为 3.3 ns
- 在 3.3V 下提供 ±24mA 输出驱动能力
- Ioff 支持部分掉电模式
- 典型 VoHv > 2V（Vcc = 3.3 V，TA = 25°C 条件下）
- 典型 VOLP < 0.8 V（Vcc = 3.3 V，TA = 25°C 条件下）
应用领域
- 音频/视频接收机
- 蓝光播放器与家庭影院
- 嵌入式个人电脑
- 个人数字助理
- 固态硬盘
- 电视
- 平板电脑
- 视频分析
- 无线外设
