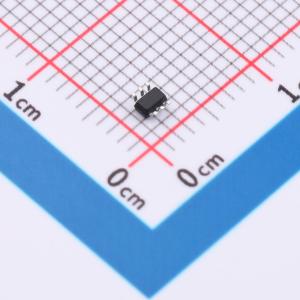

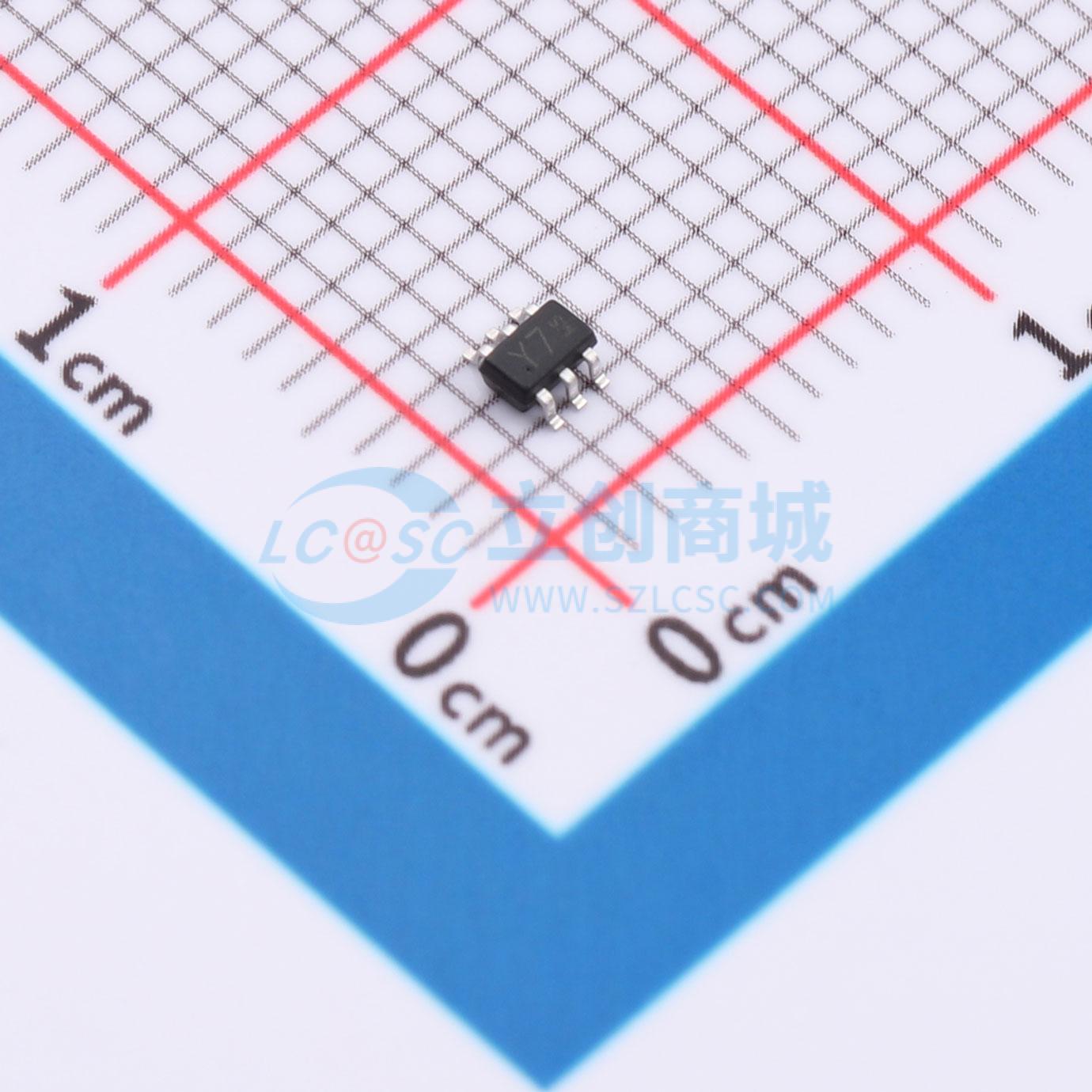

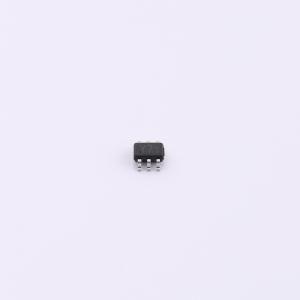

温馨提醒：图片仅供参考，商品以实物为准
74LVC1G27GW-MS
单3输入正或非门，适用于1.65 - 5.5V Vcc操作，CMOS器件，低静态功耗，支持部分掉电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款74LVC1G27GW-MS逻辑芯片，采用SOT-363封装，它具有低功耗和超高速性能，适用于需要高速信号处理和低功耗的数字电路设计，常见于微处理器系统、数据通信、信号路由、控制电路以及其他高速逻辑应用中的理想选择。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- 74LVC1G27GW-MS
- 商品编号
- C52988864
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.036467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 1 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC | |
| 传播延迟(tpd) | 5.4ns@3.3V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 3 | |
| 功能特性 | 局部关断模式 |
商品概述
这款单路3输入正或非门设计用于1.65 V至5.5 V的V CC工作电压。74LVC1G27GW-MS/74LVC1G27GV-MS器件执行布尔函数Y = A+B+C（上划线）或Y = A（上划线）·B（上划线）·C（上划线）（正逻辑）。该CMOS器件在宽广的V CC工作电压范围内，既能提供高输出驱动能力，又能保持低静态功耗。该器件针对使用I off的部分断电应用进行了全面规定。I off电路可防止在栅极断电且其输出悬空时，有害电流回流通过器件。
商品特性
- 工作电压范围：1.65 V 至 5.5 V
- 支持5V VCC操作
- 规定工作温度范围：-40°C 至 85°C
- 提供向下电压转换至V CC
- 在3.3 V电压下最大传输延迟为5.4 ns
- 在3.3 V电压下提供±24 mA输出驱动能力
应用领域
- 个人数字助理
- AV接收器
- MP3播放器/录音机
- 固态硬盘
- 电源
- 电视
