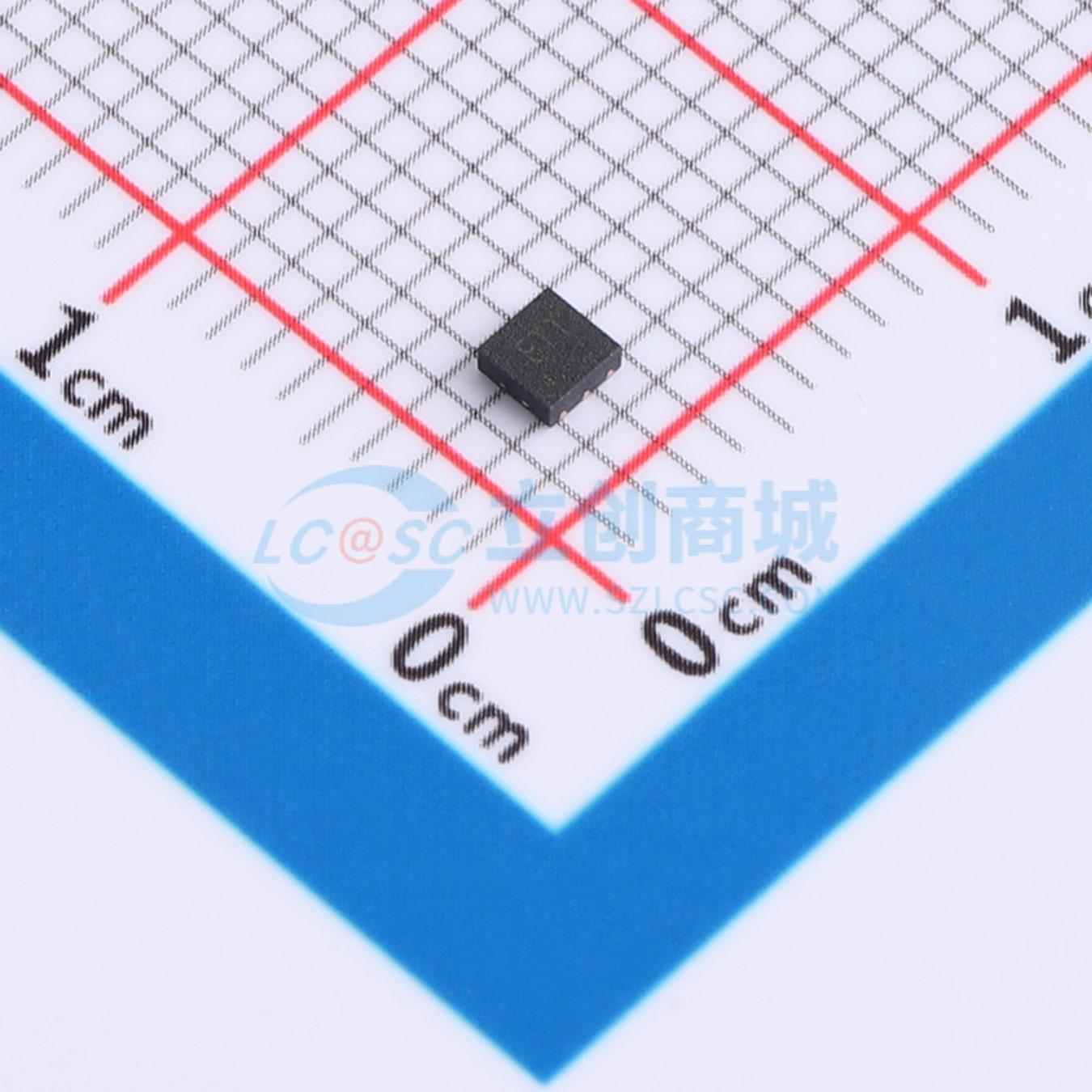

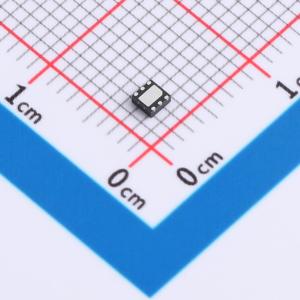

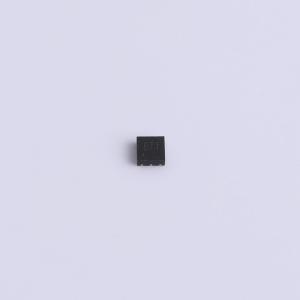

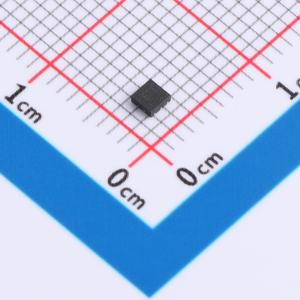

PAM2305DGFADJ-MS
2.3V至6V输入电压范围同步降压调节器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款PAM2305DGFADJ-MS是一款同步降压DC-DC转换器芯片，采用DFN2*2-6L封装，输入电压2.3V-6.0V，输出0.6V-5.5V可调，最大输出电流1A，开关频率1.2MHz，效率高达96%。支持PWM/PSM双模，静态电流低，具备欠压锁定、短路保护等功能，关机电流小于1μA，应用于手机、无线设备等便携电子，适配电子天平、数码相框等电池供电设备，也可用于电脑外设、无绳电话等，满足低功耗与稳定供电需求。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- PAM2305DGFADJ-MS
- 商品编号
- C52988870
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.0333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1.3A | |
| 开关频率 | 3kHz；1.2MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
PAM2305DGFADJ-MS是一款高效率、高频同步降压DC-DC稳压器集成电路，能够提供高达1.3A的输出电流。该器件可在2.3V至6V的宽输入电压范围内工作，并集成了导通电阻极低的主开关和同步开关，以最小化导通损耗。它非常适用于由单节锂离子电池供电的便携式设备。输出电压可调节至低至0.6V。该器件还可在低压差运行时实现100%占空比，从而延长便携式系统的电池寿命。该器件提供两种工作模式，即PWM模式和PFM模式开关控制，可在宽负载范围内实现高效率。PAM2305DGFADJ-MS采用DFN2x2-6L封装，并提供可调版本。
商品特性
- 高效率：高达96%
- 1.2MHz恒定频率工作
- 1.3A输出电流
- 无需肖特基二极管
- 2.3V至6V输入电压范围
- 输出电压低至0.6V
- PFM模式可在轻载时实现高效率
- 低压差运行时支持100%占空比
- 低静态电流：25μA
- 采用斜率补偿电流模式控制，具有优异的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 关断电流小于1μA
- DFN2X2-6L封装
应用领域
- 蜂窝电话和智能手机
- 无线和DSL调制解调器
- 个人数字助理
- 便携式仪器
- 数码相机和摄像机
- 机顶盒
