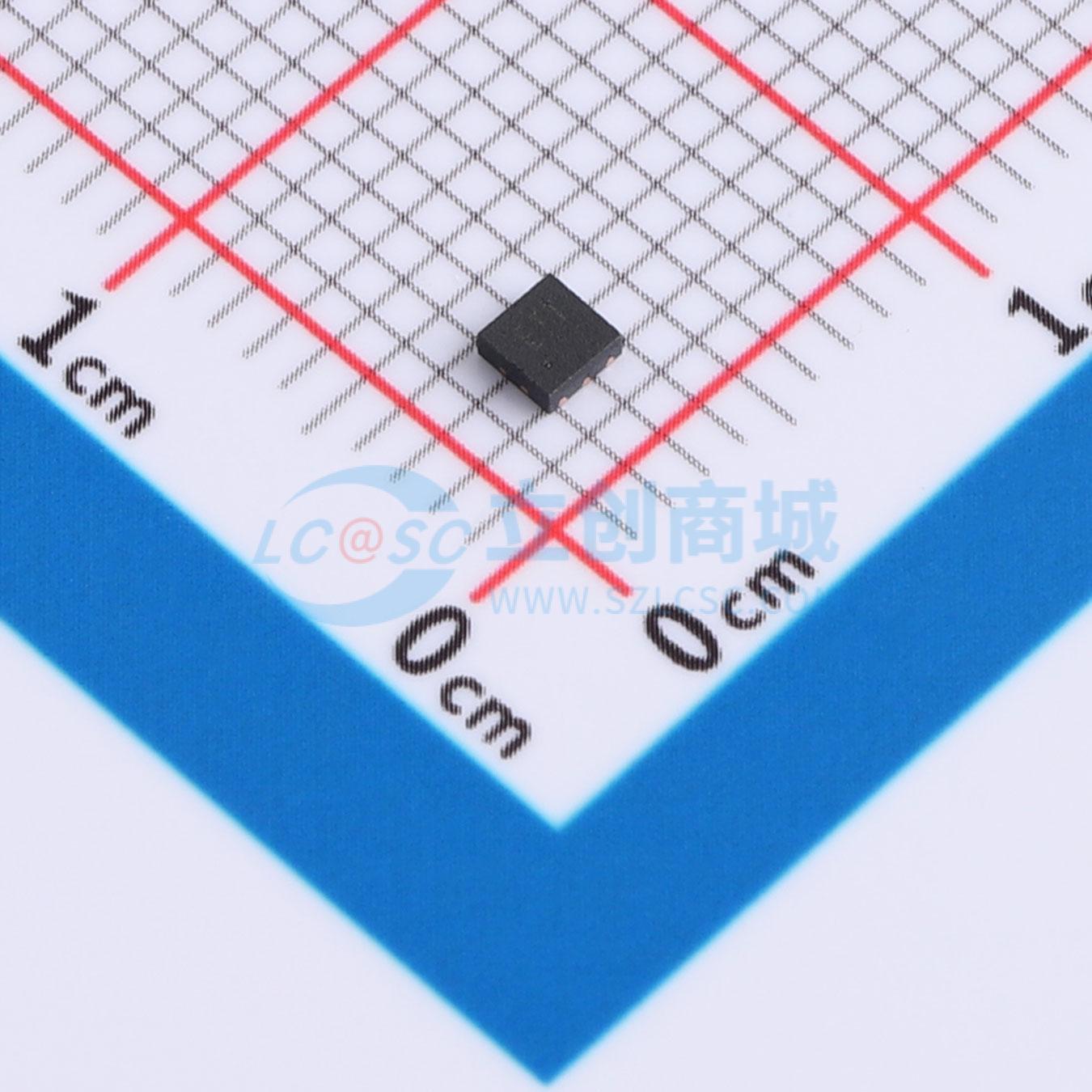

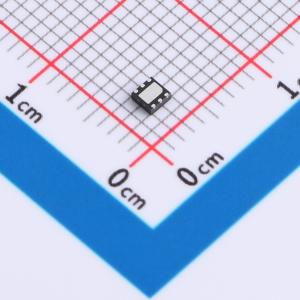

MS8010GQW
高效高频同步降压DC-DC调节IC，集成高低侧MOSFET，具备PWM/PFM控制，适用于单节锂电池供电的便携式设备
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 此款MS8010GQW是一款同步降压DC-DC转换器芯片，采用DFN2*2-6L封装，输入电压2.3V-6.0V，输出0.6V-5.5V可调，最大输出电流1A，开关频率1.2MHz，效率高达96%。支持PWM/PSM双模，静态电流低，具备欠压锁定、短路保护等功能，关机电流小于1μA，应用于手机、无线设备等便携电子，适配电子天平、数码相框等电池供电设备，也可用于电脑外设、无绳电话等，满足低功耗与稳定供电需求可兼容RT8010GQW。
- 品牌名称
- MSKSEMI(美森科)
- 商品型号
- MS8010GQW
- 商品编号
- C52988871
- 商品封装
- DFN-6L(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.033325克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1.3A | |
| 工作温度 | -40℃~+85℃ | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 25uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；过流保护 |
商品概述
MS8010GQW 是一款高效率、高频同步降压 DC-DC 稳压器集成电路，能够提供高达 1.3A 的输出电流。该器件可在 2.3V 至 6V 的宽输入电压范围内工作，并集成了导通电阻 R_DS(ON) 极低的主开关和同步开关，以最大限度地减少导通损耗。它非常适合为使用单节锂离子 (Li+) 电池供电的便携式设备供电。输出电压可调节至低至 0.6V。MS8010GQW 还可以在 100% 占空比下运行，以实现低压差操作，从而延长便携式系统中的电池寿命。该器件提供两种工作模式，即 PWM 模式和 PFM 模式切换控制，可在宽负载范围内实现高效率。MS8010GQW 采用 DFN2x2-6L 封装，并提供可调版本。
商品特性
- 高效率：高达 96%
- 1.2MHz 恒定频率工作
- 1.3A 输出电流
- 无需肖特基二极管
- 2.3V 至 6V 输入电压范围
- 输出电压低至 0.6V
- PFM 模式可在轻载时实现高效率
- 在压差操作下实现 100% 占空比
- 低静态电流：25μA
- 采用斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
- 短路保护
- 热故障保护
- 浪涌电流限制和软启动
- 关断电流 <1μA
- DFN2X2-6L 封装
应用领域
- 蜂窝电话和智能手机
- 无线和 DSL 调制解调器
- 个人数字助理
- 便携式仪器
- 数码相机和摄像机
- 机顶盒
